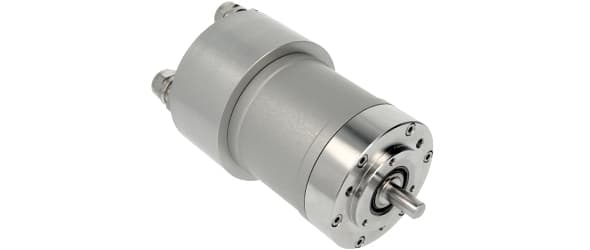

| Interfaz | CANopen |
| Perfil | DS-406 |
| Funciones Manuales | Resistencia de interruptor 0-99 y terminal de selector de direcciones (con la tapa de conexión) |
| Características | Eje circular |
| Tasa de Transmisión | min. 20 kBaud, max. 1 MBaud |
| Interfaz de Tiempo de Ciclo | ≥ 1 ms |
| Funciones de Programación | Resolución, preset, 2 finales de carrera, 8 CAMS, velocidad en baudios, CAN-Identifier, gestor de arranque, modos de transmisión: encuestados, cíclico, sincronización |
| Controlador de Salida | Transceptor (ISO 11898), aislamiento galvanizado por optoacoplador |
| Tensión de Alimentación | 10 – 30 VDC |
| Consumo de Corriente | ≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC |
| Potencia Absorbida | ≤ 2,5 W |
| Tiempo de Encendido | < 1 s |
| Resistente a Inversiones de Polaridad | Sí |
| Protección contra Cortocircuitos | Sí |
| EMC Emisión de Interferencias | DIN EN 61000-6-4 |
| EMC: Inmunidad al Ruido | DIN EN 61000-6-2 |
| Vida Eléctrica | >10⁵ h |
| Tecnología | Óptica |
| Resolución Monovuelta | 13 bit |
| Precisión (INL) | ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit) |
| Código | Binario |
| Clase de Protección (Eje) | IP66/IP67 |
| Clase de Protección (Carcasa) | IP66/IP67 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +70 °C (+158 °F) |
| Temperatura de Almacenamiento | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Humedad | 98%, sin estado líquido |
| Sección del panel | Acero inoxidable V4A (1.4404; 316 L) |
| Material Carcasa | Acero inoxidable (V4A) |
| Recubrimiento de la Carcasa | no Revestimiento |
| Tipo Brida | Brida de unión, ø 78 mm, ATEX |
| Material de Brida | Acero inoxidable V4A (1.4404, 316 L) |
| Tipo Eje | Eje sólido, aplanado en un lado, longitud = 20 mm |
| Diámetro del Eje | ø 10 mm (0.39") |
| Carga Máxima del Eje | Axial 50 N, Radial 50 N |
| Inercia del Rotor | ≤ 35 gcm² [≤ 0.2 oz-in²] |
| Par de Fricción | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Velocidad Mecánica Máxima | ≤ 3000 1/min |
| Resistencia a los Golpes | ≤ 100 g (Semiseno 11 ms, EN 60068-2-27) |
| Resistencia a las Vibraciones | ≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6) |
| Longitud | 121 mm (4.76") |
| Peso | 4175 g (9.20 lb) |
| Orientación de Conexión | Radial |
| Sección del panel | 2 x Tapón Ciego, Axial |
| Approval | CE + ATEX Zone 1 & 21 (Oil+Gas) |
| Ciclo de vida de productosInfo | Establecido |
| Señal | Número de pin |
|---|---|
| Power Supply | + |
| GND | - |
| CAN High | H |
| CAN Low | L |
| CAN GND | G |
| CAN High | H |
| CAN Low | L |
| CAN GND | G |
| GND | ┴ |
