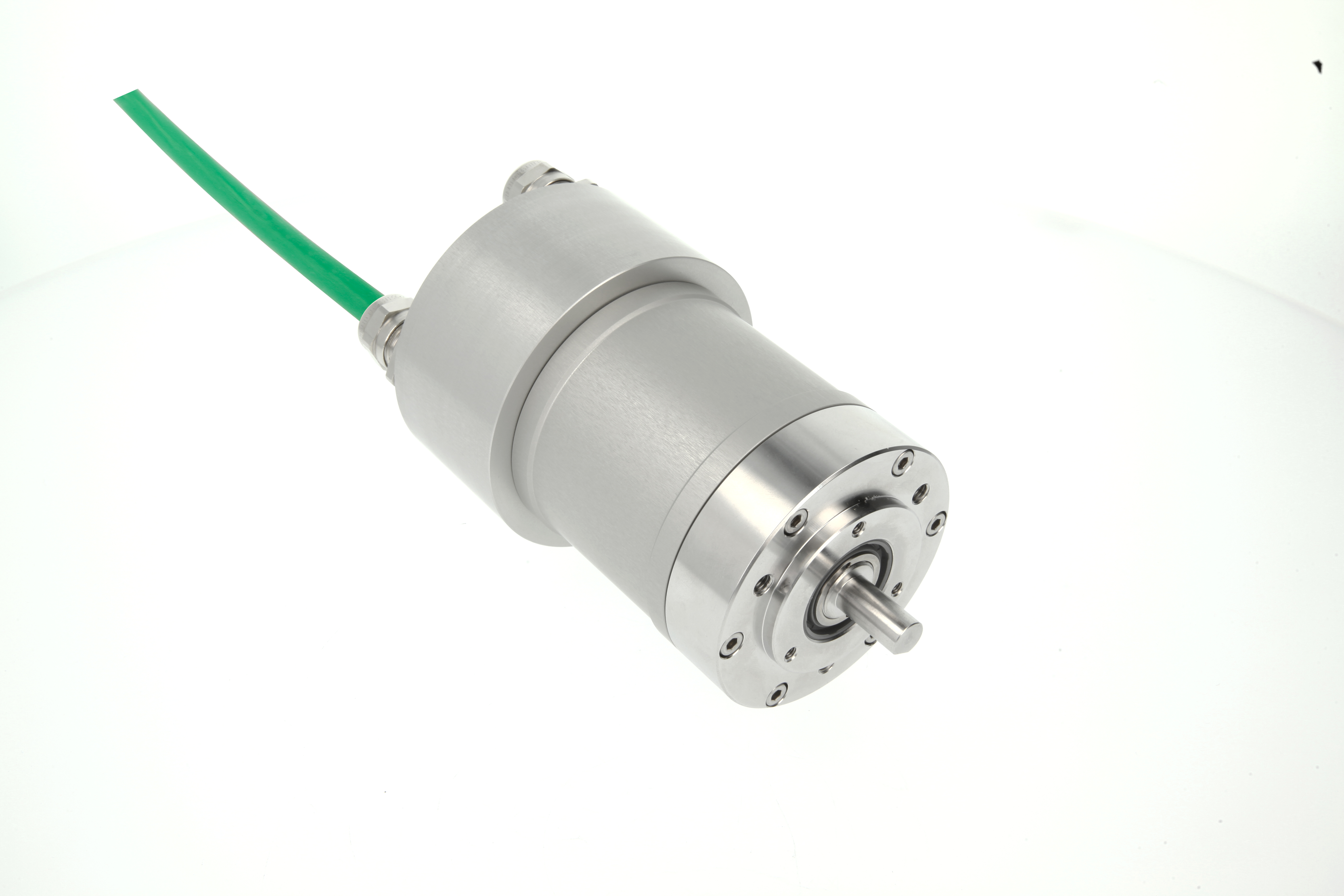

| Interfaz | Profinet |
| Perfil | Profidrive Profile 4.x, Encoder Profile 4.0, 4.1, 4.2 |
| Diagnóstico | Different faults and warnings for Memory, Temperature, Synchronization, Commissioning diagnostics, Commissioning invalid scaling, Communication, Master’s sign of life |
| Tasa de Transmisión | 100 Mbit |
| Interfaz de Tiempo de Ciclo | ≥ 125 µs |
| Funciones de Programación | Resolution, time base and filter for velocity, preset, counting direction, IP-Address, Fractional scaling, Encoder parameter control via GSDML or Non-Volatile memory |
| Controlador de Salida | Ethernet |
| Tensión de Alimentación | 10 – 32 VDC |
| Consumo de Corriente | ≤ 250 mA @ 10 V DC, ≤ 100 mA @ 24 V DC |
| Potencia Absorbida | ≤ 3 W |
| Tiempo de Encendido | < 15 s |
| Resistente a Inversiones de Polaridad | Sí |
| Protección contra Cortocircuitos | Sí |
| EMC Emisión de Interferencias | DIN EN 61000-6-4 |
| EMC: Inmunidad al Ruido | DIN EN 61000-6-2 |
| MTTF | 95 years @ 40 °C |
| Tecnología | Óptica |
| Resolución Monovuelta | 16 bit |
| Precisión (INL) | ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit) |
| Código | Binario |
| Clase de Protección (Eje) | IP66/IP67 |
| Clase de Protección (Carcasa) | IP66/IP67 |
| Temperatura de Almacenamiento | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Humedad | 98%, sin estado líquido |
| Max Temperature | +70 °C (+158 °F) |
| Min Temperature | - 30 °C fijo (- 22 °F), - 5 °C flexibles (+ 23 °F) |
| Sección del panel | Acero inoxidable V4A (1.4404; 316 L) |
| Material Carcasa | Acero inoxidable (V4A) |
| Recubrimiento de la Carcasa | no Revestimiento |
| Tipo Brida | Brida de unión, ø 78 mm, ATEX |
| Material de Brida | Acero inoxidable V4A (1.4404, 316 L) |
| Tipo Eje | Eje sólido, aplanado en un lado, longitud = 20 mm |
| Diámetro del Eje | ø 12 mm (0.47") |
| Carga Máxima del Eje | Axial 50 N, Radial 50 N |
| Inercia del Rotor | ≤ 35 gcm² [≤ 0.2 oz-in²] |
| Par de Fricción | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Velocidad Mecánica Máxima | ≤ 3000 1/min |
| Resistencia a los Golpes | ≤ 100 g (Semiseno 11 ms, EN 60068-2-27) |
| Resistencia a las Vibraciones | ≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6) |
| Longitud | 130 mm (5.12") |
| Peso | 1760 g (3.88 lb) |
| Orientación de Conexión | Axial |
| Radio de Curvatura Mínimo | 50 mm (2 in) fijo, 100 mm (4 in) flexión |
| Sección del panel | Cable / Conector |
| Approval | CE |
| Ciclo de vida de productosInfo | Nuevo |
| Señal | Color |
|---|---|
| Power Supply | Black1 |
| GND | Black2 |
| Not Connected | Black3 |
| Not Connected | Black4 |
| Rx+ | White |
| Rx- | Blue |
| Tx+ | Yellow |
| Tx- | Orange |
