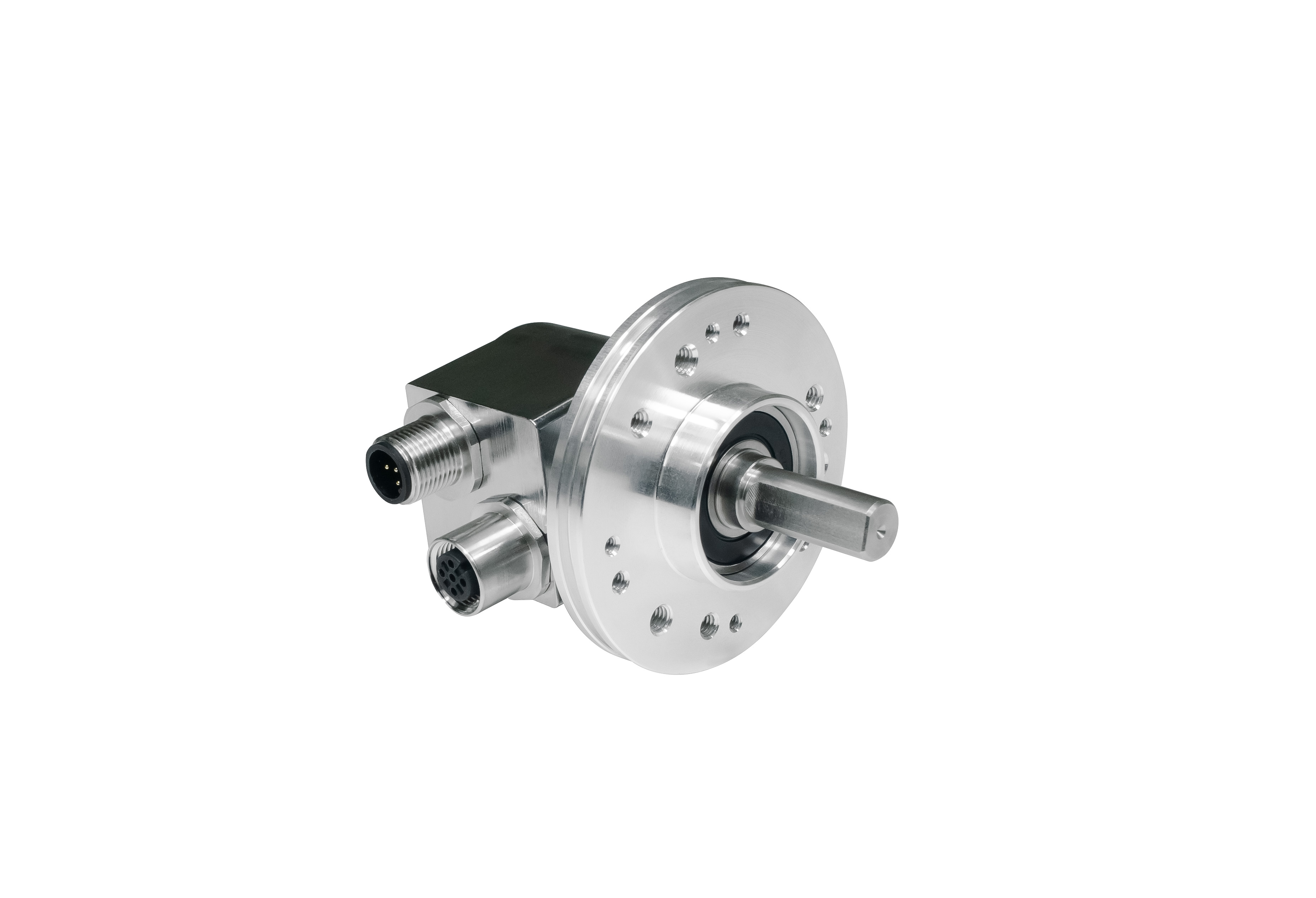

| Interfaz | SAE J1939 |
| Perfil | J1939 specific |
| Funciones Manuales | Programmable |
| Características | Eje circular |
| Tasa de Transmisión | min. 20 kBaud, max. 1 MBaud |
| Interfaz de Tiempo de Ciclo | ≥ 1 ms |
| Funciones de Programación | Resolución, preset, velocidad de transmisión, Identificación del nodo |
| Controlador de Salida | Transceptor (ISO 11898), aislamiento galvanizado por optoacoplador |
| Tensión de Alimentación | 9 – 30 VDC |
| Consumo de Corriente | ≤ 70 mA @ 10 V DC, ≤ 50 mA @ 24 V DC |
| Potencia Absorbida | ≤ 1.2 W |
| Tiempo de Encendido | <500 ms |
| Resistente a Inversiones de Polaridad | Sí |
| Protección contra Cortocircuitos | Sí |
| EMC Emisión de Interferencias | DIN EN 61000-6-4 |
| EMC: Inmunidad al Ruido | DIN EN 61000-6-2 |
| MTTF | 240 years @ 40 °C |
| Tecnología | Magnética |
| Resolución Monovuelta | 12 bit |
| Resolución Multivuelta | 13 bit |
| Multivuelta Tecnología | Contador de auto alimentado pulso magnético (sin batería, la caja de velocidades) |
| Precisión (INL) | ±0,0878° (≤12 bits) |
| Código | Binario |
| Clase de Protección (Eje) | IP65 |
| Clase de Protección (Carcasa) | IP65 |
| Temperatura de Almacenamiento | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Humedad | 98%, sin estado líquido |
| Max Temperature | +85 °C (+185 °F) |
| Min Temperature | - 40 °C (- 40 °F) |
| Sección del panel | Sin |
| Material Carcasa | Acero |
| Recubrimiento de la Carcasa | Catódica Contra la Corrosión (> 720 h Sal Resistencia Spray) |
| Tipo Brida | Clamp, 2.5" (ø 63.5 mm, 4) |
| Material de Brida | Aluminio |
| Tipo Eje | Solid, Single Flat, Length = 22.4 mm |
| Diámetro del Eje | ø 6.35 mm (1/4") |
| Material de Eje | Acero inoxidable V2A (1,4305; 303) |
| Carga Máxima del Eje | Axial 40 N, Radial 110 N |
| Vida Mecánica Mínimo(10^8 revoluciones con Fa/Fr) | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| Inercia del Rotor | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Par de Fricción | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Velocidad Mecánica Máxima | ≤ 12000 1/min |
| Resistencia a los Golpes | ≤ 100 g (semiseno 6 ms, EN 60068-2-27) |
| Resistencia al Choque Permanente | ≤ 10 g (16 ms medio seno, EN 60068-2-29) |
| Resistencia a las Vibraciones | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Longitud | 96 mm (3.78") |
| Peso | 285 g (0.63 lb) |
| Orientación de Conexión | Radial |
| Conexionado 1 | M12, Female, 5 pin, a coded |
| Conexionado 2 | M12, Male, 5 pin, a coded |
| Sección del panel | Cable / Conector |
| Approval | CE + cULus |
| Ciclo de vida de productosInfo | Muestra de laboratorio |
| Señal | Conector | Número de pin |
|---|---|---|
| Power Supply | 1 | 2 |
| GND | 1 | 3 |
| CAN High | 1 | 4 |
| CAN Low | 1 | 5 |
| CAN GND | 1 | 1 |
| Power Supply | 2 | 2 |
| GND | 2 | 3 |
| CAN High | 2 | 4 |
| CAN Low | 2 | 5 |
| CAN GND | 2 | 1 |
