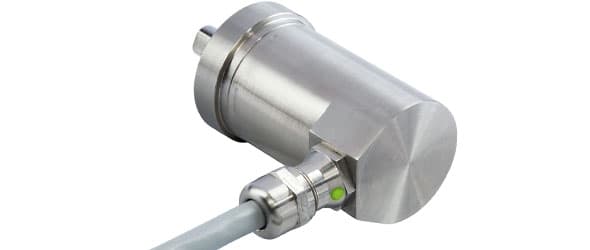

| Interfaz | CANopen |
| Perfil | DS-406 |
| Características | Eje circular |
| Tasa de Transmisión | min. 20 kBaud, max. 1 MBaud |
| Interfaz de Tiempo de Ciclo | ≥ 1 ms |
| Funciones de Programación | Resolución, preset, 2 finales de carrera, 8 CAMS, velocidad en baudios, CAN-Identifier, gestor de arranque, modos de transmisión: encuestados, cíclico, sincronización |
| Controlador de Salida | Transceptor (ISO 11898), aislamiento galvanizado por optoacoplador |
| Tensión de Alimentación | 9 – 30 VDC |
| Consumo de Corriente | ≤ 70 mA @ 10 V DC, ≤ 50 mA @ 24 V DC |
| Potencia Absorbida | ≤ 1.2 W |
| Resistente a Inversiones de Polaridad | Sí |
| Protección contra Cortocircuitos | Sí |
| EMC Emisión de Interferencias | DIN EN 61000-6-4 |
| EMC: Inmunidad al Ruido | DIN EN 61000-6-2 |
| MTTF | 240 years @ 40 °C |
| Tecnología | Magnética |
| Resolución Monovuelta | 16 bit |
| Resolución Multivuelta | 14 bit |
| Multivuelta Tecnología | Contador de auto alimentado pulso magnético (sin batería, la caja de velocidades) |
| Precisión (INL) | ±0,0878° (≤12 bits) |
| Código | Binario |
| Clase de Protección (Eje) | IP68/IP69K |
| Clase de Protección (Carcasa) | IP68/IP69K |
| Min Temperature | - 40 °C fijo (- 40 °F), - 30 °C flexibles (- 22 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Temperatura de Almacenamiento | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Humedad | 98%, sin estado líquido |
| Sección del panel | Sin |
| Material Carcasa | Acero inoxidable (V4A) |
| Recubrimiento de la Carcasa | no Revestimiento |
| Tipo Brida | Eje hueco ciego, ø 36 mm / ø 42 mm |
| Material de Brida | Acero inoxidable V4A (1.4404, 316 L) |
| Tipo Eje | Blind Hollow, Depth = 22 mm |
| Diámetro del Eje | ø 6.35 mm (1/4") |
| Material de Eje | Acero inoxidable (1.4112, 440 B), curtido |
| Par de Fricción | ≤ 6 Ncm @ 20 °C, (8.5 oz-in @ 68 °F) |
| Velocidad Mecánica Máxima | ≤ 12000 1/min |
| Resistencia a los Golpes | ≤ 200 g (half sine 11 ms, EN 60068-2-27) |
| Resistencia al Choque Permanente | ≤ 20 g (medio del seno 11 ms, ≤5 g (medio del seno 30 ms) |
| Resistencia a las Vibraciones | ≤ 20 g (20 Hz – 2000 Hz, EN 60068-2-6) |
| Longitud | 74,1 mm (2.92") |
| Peso | 1150 g (2.54 lb) |
| Máxima axial / radial La desalineación | Estático ± 0,3 mm / ± 0,5 mm; dinámica ± 0,1 mm / ± 0,2 mm |
| Orientación de Conexión | Radial |
| Sección del panel | Cable / Conector |
| Alambre de Sección Transversal | 0.34 mm² / AWG 22 |
| Material / Tipo | PUR / PU |
| Diámetro del Cable | 7.5 mm (0.30 in) |
| Radio de Curvatura Mínimo | 56 mm (2.2") fijo, 75 mm (3") flexión |
| Approval | CE + cULus + E1 |
| Ciclo de vida de productosInfo | Muestra de laboratorio |
| Señal | Color |
|---|---|
| Power Supply | Red |
| GND | Yellow |
| CAN High | White |
| CAN Low | Brown |
| CAN GND | Green |
