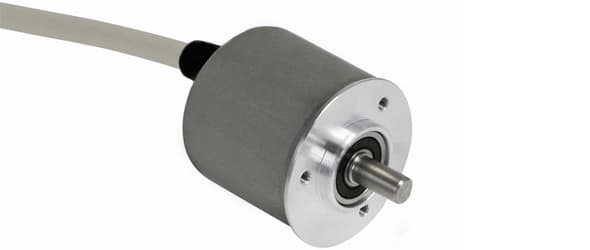

| Interfaz | Incremental Programable |
| Funciones de Programación | PPR (1-32768), Output, Counting Direction |
| Programmable salida | Push-Pull (HTL) or RS422 (TTL) |
| Herramienta de configuración | Configuration Tool: UBIFAST Configuration Tool Version 1.6.10 or newer. If PPR above 16384 is required, this and all additional setups must be adjusted during production. |
| Controlador de Salida | RS 422 (TTL) |
| Output Voltage High Level Push-Pull (HTL) | > 4 V @ 4,75-9 V Tensión de Alimentación > V-3 V @ 9-30 V Tensión de Alimentación |
| Output Voltage Low Level Push-Pull (HTL) | < 0.5 V |
| Output Voltage High Level RS422 (TTL) | > 4 V |
| Output Voltage Low Level RS422 (TTL) | < 0.5 V |
| Maximum Frequency Response | 1 MHz |
| Maximum Switching Current | 50 mA por canal |
| Tensión de Alimentación | 4.75 – 30 VDC |
| Consumo de Corriente | ≤60 mA @ 5V DC, ≤30 mA @ 10V DC, ≤25 mA @ 24V DC |
| Potencia Absorbida | ≤ 1.0 W |
| Tiempo de Encendido | < 1 s |
| Resistencia de Carga Mínima | 120 Ω |
| Resistente a Inversiones de Polaridad | Sí |
| Protección contra Cortocircuitos | Sí |
| EMC Emisión de Interferencias | DIN EN 61000-6-4 |
| EMC: Inmunidad al Ruido | DIN EN 61000-6-2 |
| MTTF | 280 years @ 40 °C |
| Tecnología | Magnética |
| Precisión (INL) | ±0,0878° (≤12 bits) |
| Sentido de la Señal (por Defecto) | Clockwise shaft movement (front view on shaft) |
| Duty Cycle | 180° ± 12° (Velocidad> 100RPM) |
| Phase Angle | 90° ± 6° (Velocidad> 100RPM) |
| Clase de Protección (Eje) | IP65 |
| Clase de Protección (Carcasa) | IP54 |
| Min Temperature | - 30 °C fijo (- 22 °F), - 5 °C flexibles (+ 23 °F) |
| Max Temperature | +80 °C (+176 °F) |
| Humedad | 98%, sin estado líquido |
| Material Carcasa | Acero |
| Recubrimiento de la Carcasa | Catódica Contra la Corrosión (> 720 h Sal Resistencia Spray) |
| Tipo Brida | Clamp, ø 40 mm |
| Material de Brida | Aluminio |
| Tipo Eje | Solid, Single Flat, Length = 15 mm |
| Diámetro del Eje | ø 6 mm (0.24") |
| Material de Eje | Acero inoxidable V2A (1,4305; 303) |
| Carga Máxima del Eje | Axial 40 N, Radial 110 N |
| Inercia del Rotor | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Par de Fricción | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Velocidad Mecánica Máxima | ≤ 12000 1/min |
| Resistencia a los Golpes | ≤ 100 g (semiseno 6 ms, EN 60068-2-27) |
| Resistencia al Choque Permanente | ≤ 10 g (16 ms medio seno, EN 60068-2-29) |
| Resistencia a las Vibraciones | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Longitud | 37 mm (1.46") |
| Peso | 180 g (0.40 lb) |
| Vida Mecánica Mínimo(10^8 revoluciones con Fa/Fr) | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| Orientación de Conexión | Axial |
| longitud del cable | 1 m [39"] |
| Alambre de Sección Transversal | 0.14 mm² / AWG 26 |
| Material / Tipo | PVC |
| Diámetro del Cable | 6 mm (0.24 in) |
| Radio de Curvatura Mínimo | 30 mm (1.18 in) fixed, 60 mm (2.36 in) flexing |
| Ciclo de vida de productosInfo | Nuevo |
| Señal | Color |
|---|---|
| A | Green |
| /A | Yellow |
| B | Gray |
| /B | Pink |
| Z | Blue |
| /Z | Red |
| Power Supply | Brown |
| GND | White |
| Shielding | Shield |
