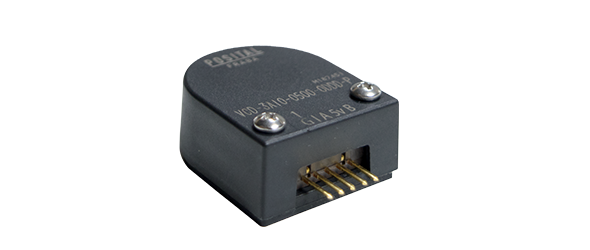

| Interfaz | Incremental TTL |
| Pulses per Revolution | 1000, 1024 |
| Output Incremental | A, B, Z |
| Configuration Remark | PPR: 1000, 1024 |
| Controlador de Salida | RS 422 (TTL) |
| Output Voltage High Level RS422 (TTL) | Condition: current max. -20 mA, min. 2.4 V; condition: no... |
| Output Voltage Low Level RS422 (TTL) | Condition: current max. +20mA, max. 0.4 V; condition: no ... |
| Output Rise Time | 110 ns |
| Outfall Fall Time | 100 ns |
| Index Pulse Width | P0: in electrical °: Min. 60, typ.: 90, max: 120 |
| Index Pulse Rise Time | t1 in ns: min. 50, typ. 100, max. 200 |
| Index Pulse Fall Time | t2 in ns: min. -10, typ. 15, max. 25 |
| Maximum Switching Current | 8 mA per Channel |
| Conexionado | Pin Connector, 5 pin |
| Tensión de Alimentación | 4.5 – 5.5 VDC |
| Consumo de Corriente | PPR < 500, no load: typ. 27 mA, max. 33 mA, PPR ≥ 500, no load: typ. 54 mA, max. 65 mA
|

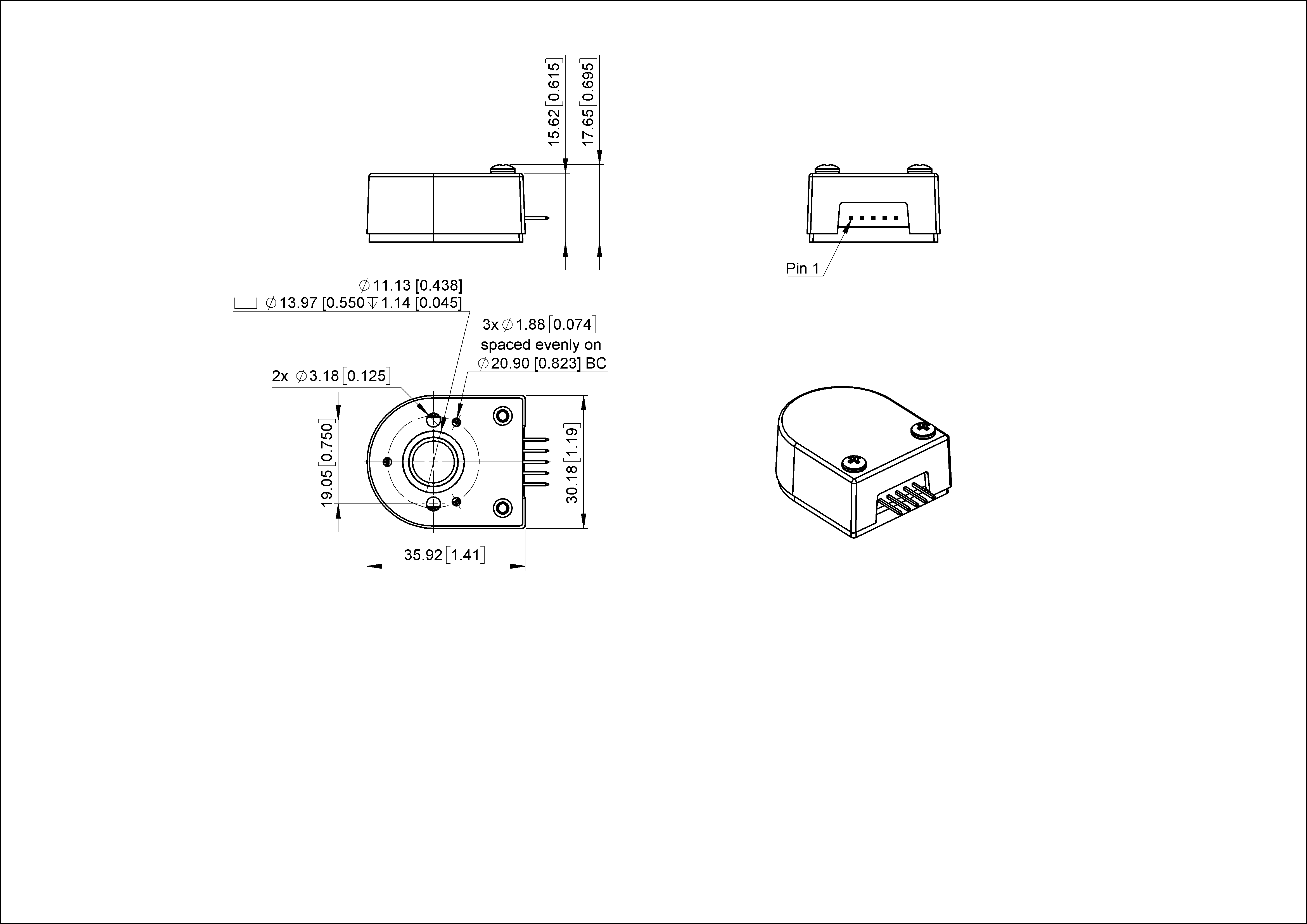

| Potencia Absorbida | ≤ 0.7 W |
| Resistente a Inversiones de Polaridad | No |
| Protección contra Cortocircuitos | No |
| Max Load Capacitance | 100 pF |
| Máximo Eléctrico de Velocidad Permitida | minimum value of [ (18*10^6)/PPR and 60000 ] 1/min |
| EMC Electrostatic Discharge | ± 4 kV, IEC 61000-4-2 |
| MTTF | 6404 years @ 20°C and 40 % relative humidity |
| Tecnología | Óptica |
| Resolución Monovuelta | Incremental with Index (Kit) |
| Resolución Multivuelta | 0 bit |
| Precisión (INL) | ±0.16° |
| Phase Angle | Pulse diagram Z: 90° ±30° |
| Duty Cycle | Pulse diagram X,Y: 180°±30° |
| Clase de Protección (Carcasa) | IP40 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +100° C (+212° F) |
| Carcasa | Atornillado |
| Material Carcasa | Polycarbonate 20% Glass Fiber Filled |
| Recubrimiento de la Carcasa | no Revestimiento |
| Tipo de eje | Buje |
| Kit Shaft Dimension | 3 mm |
| Material de Eje | Aluminum |
| Opciones de fijación del eje | Tornillo de fijación del eje |
| Máxima axial / radial La desalineación | ± 0.25 mm / ± 0.05 mm |
| Disk Radial Position Tolerance | min. ± 0.127 mm, gap set by standard spacer tool |
| Peso | 0 (0.00 lb) |
| Inercia del Rotor | ≤ 0.56 gcm² [≤ 3.06 x 10^-3 oz-in²] |
| Resistencia a las Vibraciones | ≤ 20 g (5 Hz – 2000 Hz) |
| Tooling | 1-4pcs = One spacer, hex and centering tool per encoder (PO3 |
| Approval | No CE |
| Ciclo de vida de productosInfo | Nuevo |

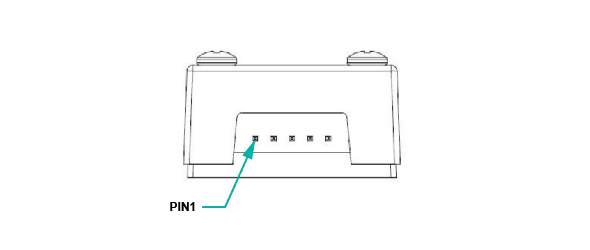

| Señal | Número de pin |
|---|---|
| GND | 1 |
| Z | 2 |
| A | 3 |
| Power Supply | 4 |
| B | 5 |
