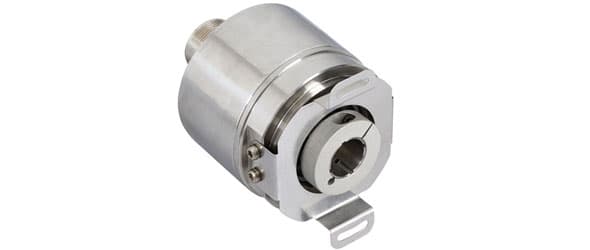

| Interface | SSI avec RAZ |
| Fonctions manuelles | Complément Preset + via un câble ou connecteur |
| Temps de cycle de l'interface | ≥ 25 µs |
| Pilote de sortie | RS422 |
| Tension d'alimentation | 4.5 – 30 VDC |
| Puissance absorbée | ≤ 1.5 W |
| Temps de démarrage | < 1 s |
| Entrée d'horloge | RS 422, via Optocoupleur |
| Vitesse d'horloge | 100 kHz – 2 MHz |
| Protection en inversion de polarité | Oui |
| Protection contre les courts-circuits | Oui |
| EMC: Emission d'interférences | DIN EN 61000-6-4 |
| EMC: Immunité au bruit | DIN EN 61000-6-2 |
| MTTF | 16.2 ans @ 40 °C |
| Technologie | Optique |
| Résolution monotour | 16 bit |
| Précision (INL) | ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit) |
| Sens de détection (par défaut) | Clockwise shaft movement (front view on shaft) |
| Code | Binaire |
| Classe de protection | IP66/IP67 |
| Classe de protection (boîtier) | IP66/IP67 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Humidité | 98%, sans condensation |
| Matériau du boîtier | Acier inoxydable (V2A) (1.4305, 303) |
| Revêtement du boîtier | pas de revêtement |
| Type de bride | Arbre creux borgne, ø 58 mm |
| Matériau de la bride | Acier inoxydable V2A (1.4305; 303) |
| Type d'arbre | Arbre creux non traversant, profondeur = 30 mm |
| Diamètre de l'arbre | ø 10 mm (0.39") |
| Matériau de l'arbre | Acier inoxydable V2A (1,4305; 303) |
| Inertie du rotor | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Couple de frottement | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Vitesse mécanique maximale | ≤ 3000 1/min |
| Résistance aux chocs | ≤ 100 g (demi-sinus 6 ms, EN 60068-2-27) |
| Résistance aux chocs permanents | ≤ 10 g (16 ms demi-sinus, EN 60068-2-29) |
| Résistance aux vibrations | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Longueur | 71,2 mm (2.80") |
| Poids | 650 g (1.43 lb) |
| Désalignement maximal (axial / radial) | Statique ± 0,3 mm / ± 0,5 mm; dynamique ± 0,1 mm / ± 0,2 mm |
| Position de la sortie de raccordement | Radial |
| Raccordement | M23, mâle, 12 pôles |
| Approval | CE + cULus |
| Cycle de vie des produits | Bien établi |
| Signal | Numéro de broche |
|---|---|
| Power Supply | 11 |
| GND | 12 |
| Data+ | 3 |
| Data- | 4 |
| Clock+ | 2 |
| Clock- | 1 |
| Preset | 9 |
| DIR | 8 |
