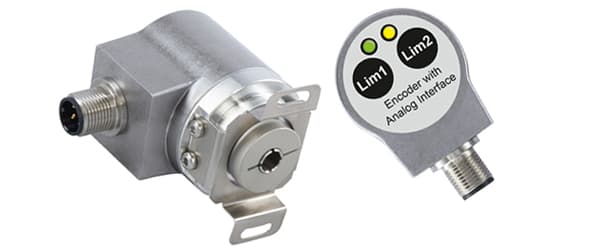

| Interface | Courant Analogique |
| Fonctions manuelles | Début et Fin moment via câble ou connecteur ou à bouton-poussoir |
| Tension d'alimentation | 8 – 32 VDC |
| Consommation de courant | Typiquement 20 mA @24 V (sans charge) |
| Temps de démarrage | <500 ms |
| Résistance de charge maximale | 500 Ω |
| Précision analogique | @ 20 mA = ±20 µA (avec une alimentation idéale) |
| Linéarité électrique | 0.15% |
| Temps de stabilisation | 32 ms (pour un saut de la valeur min. à la valeur max.) |
| Protection en inversion de polarité | Oui |
| Protection contre les courts-circuits | Oui |
| EMC: Emission d'interférences | DIN EN 61000-6-4 |
| EMC: Immunité au bruit | DIN EN 61000-6-2 |
| MTTF | 241.0 years @ 40 °C |
| Technologie | Magnétique |
| Résolution monotour | 13 bit |
| Résolution multitour | 4 bit |
| Technologie multitour | Auto alimenté compteur d'impulsions magnétiques (pas de batterie, pas de marche) |
| Précision (INL) | ±0,0878° (≤12 bits) |
| Sens de détection (par défaut) | Counterclockwise shaft movement (front view on shaft) |
| Code | Courant Analogique 0 – 20 mA |
| Temps de cycle (capteur primaire) | < 100 µs |
| Plage de mesure minimale | 0 – 11.25° |
| Résolution de Sortie | Max. 13 bits sur toute la plage de mesure (tours fractionnaires - la résolution diminue de moins de 13 bits lorsque la plage de mesure est inférieure à 90 degrés) |
| Résolution multitour | 16 tours (réglage par défaut). L'utilisateur peut utiliser la fonctionnalité d'évolutivité pour mesurer jusqu'à 65 536 tours (et il est aussi possible d'utiliser l'outil UBIFAST pour changer le nombre de tours) |
| Classe de protection | IP65 |
| Classe de protection (boîtier) | IP65 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Humidité | 98%, sans condensation |
| Matériau du boîtier | Acier |
| Revêtement du boîtier | Protection Cathodique Contre la Corrosion (> 720 h résistance à la projection d'eau de mer) |
| Type de bride | Arbre creux non traversant, ø 36 mm / ø 42 mm |
| Matériau de la bride | Aluminium |
| Type d'arbre | Arbre creux non traversant, profondeur = 18 mm |
| Diamètre de l'arbre | ø 8 mm (0.31") |
| Matériau de l'arbre | Acier inoxydable V2A (1,4305; 303) |
| Couple de frottement | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Vitesse mécanique maximale | ≤ 12000 1/min |
| Résistance aux chocs | ≤ 100 g (demi-sinus 6 ms, EN 60068-2-27) |
| Résistance aux chocs permanents | ≤ 10 g (16 ms demi-sinus, EN 60068-2-29) |
| Résistance aux vibrations | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Longueur | 54,2 mm (2.13") |
| Poids | 180 g (0.40 lb) |
| Désalignement maximal (axial / radial) | Statique ± 0,3 mm / ± 0,5 mm; dynamique ± 0,1 mm / ± 0,2 mm |
| Position de la sortie de raccordement | Radial |
| Raccordement | M12, mâle, 5 pôles, a-codé |
| Approval | CE + cULus |
| Cycle de vie des produits | Bien établi |
| Signal | Connecteur | Numéro de broche |
|---|---|---|
| Power Supply | 1 | 2 |
| GND | 1 | 3 |
| Analog Output | 1 | 1 |
| Set1/Direction | 1 | 5 |
| Set2/Zero Set | 1 | 4 |
