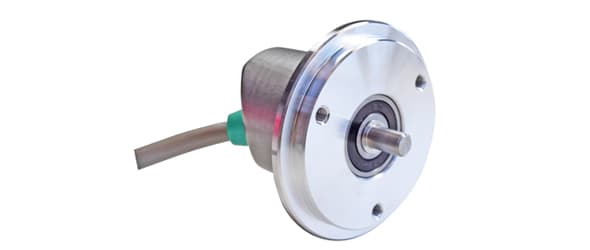

| Interface | CANopen |
| Profil | DS-406 |
| Caractéristiques | Axe rond |
| Vitesse de transmission | min. 20 kBaud, max. 1 MBaud |
| Temps de cycle de l'interface | ≥ 1 ms |
| Fonctions de programmation | Résolution, preset, 2 interrupteurs, 8 CAMS, vitesse de transmission, peut-identifier, bootloader, les modes de transmission: interrogé, cyclique, sync |
| Pilote de sortie | Émetteur-récepteur (ISO 11898), avec isolation galvanique par photocoupleur |
| Tension d'alimentation | 9 – 30 VDC |
| Consommation de courant | ≤ 70 mA @ 10 V DC, ≤ 50 mA @ 24 V DC |
| Puissance absorbée | ≤ 1.2 W |
| Protection en inversion de polarité | Oui |
| Protection contre les courts-circuits | Oui |
| EMC: Emission d'interférences | DIN EN 61000-6-4 |
| EMC: Immunité au bruit | DIN EN 61000-6-2 |
| MTTF | 240 years @ 40 °C |
| Technologie | Magnétique |
| Résolution monotour | 13 bit |
| Résolution multitour | 14 bit |
| Technologie multitour | Auto alimenté compteur d'impulsions magnétiques (pas de batterie, pas de marche) |
| Précision (INL) | ±0,0878° (≤12 bits) |
| Code | Binaire |
| Classe de protection | IP65 |
| Classe de protection (boîtier) | IP65 |
| Min Temperature | - 30 °C fixe (- 22 °F), - 5 °C flexible (+ 23 °F) |
| Max Temperature | +80 °C (+176 °F) |
| Température de stockage | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Humidité | 98%, sans condensation |
| Découpe de panneau | Sans |
| Matériau du boîtier | Acier |
| Revêtement du boîtier | Placage zinc |
| Type de bride | Bride synchro, ø 58 mm |
| Matériau de la bride | Aluminium |
| Type d'arbre | Arbre plein, longueur = 20 mm |
| Diamètre de l'arbre | ø 10 mm (0.39") |
| Matériau de l'arbre | Acier inoxydable V2A (1,4305; 303) |
| Charge maximale sur l'arbre | Axial 40 N, Radial 110 N |
| Durée de vie mécanique minimale(10^8 tours avec Fa/Fr) | 550 (20N/40N), 195 (40N/60N), 135 (40N/80N), 85 (40N/110N) |
| Inertie du rotor | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Couple de frottement | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Vitesse mécanique maximale | ≤ 12000 1/min |
| Résistance aux chocs | ≤ 100 g (demi-sinus 6 ms, EN 60068-2-27) |
| Résistance aux chocs permanents | ≤ 10 g (16 ms demi-sinus, EN 60068-2-29) |
| Résistance aux vibrations | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Longueur | 43 mm (1.69") |
| Poids | 880 g (1.94 lb) |
| Position de la sortie de raccordement | Axial/Radial |
| Découpe de panneau | Câble / Connecteur |
| Longueur du câble | 5 m [197"] |
| Section du fil | 0.14 mm² / AWG 26 |
| Matière / Type | PVC |
| Diamètre du câble | 6 mm (0.24 in) |
| Rayon de courbure minimum | 46 mm (1.81") fixe, 61 mm (2.4") flexion |
| Approval | CE + cULus |
| Cycle de vie des produits | Prototype |
| Signal | Couleur |
|---|---|
| Power Supply | Red |
| GND | Yellow |
| CAN High | White |
| CAN Low | Brown |
| CAN GND | Green |
