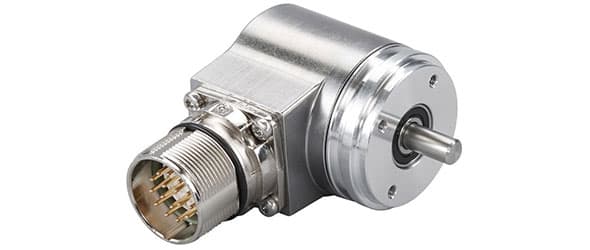

| Interface | SSI preset + incrémental RS422 |
| Impulsions incrémentielles | 8192 |
| Fonctions manuelles | Complément Preset + via un câble ou connecteur |
| Temps de cycle de l'interface | ≥ 25 µs |
| Transmissions multiples | Once |
| Nombre de cycles de Preset | 5,100,000 |
| Format SSI | SSSSSSSSSSSS00 |
| Pilote de sortie | SSI (RS422) / Incr. (RS422) |
| Sortie incrémentale | A, B, Z |
| Quadrature Phasing | 90° ± 4.5° electrical (Speed > 400RPM) |
| Tension de sortie RS422 haut niveau (TTL) | > 4 V |
| Courant de commutation maximum | 35 mA par canal |
| Tension d'alimentation | 4.75 – 30 VDC |
| Consommation de courant | Typical 50mA@24V (no load) |
| Puissance absorbée | ≤ 1.0 W |
| Temps de démarrage | < 1 s |
| Entrée d'horloge | RS 422, via Optocoupleur |
| Vitesse d'horloge | 100 kHz – 2 MHz |
| Protection en inversion de polarité | Oui |
| Protection contre les courts-circuits | Oui |
| EMC: Emission d'interférences | DIN EN 61000-6-4 |
| EMC: Immunité au bruit | DIN EN 61000-6-2 |
| MTTF | 450 years @ 40 °C |
| Technologie | Magnétique |
| Résolution monotour | 12 bit |
| Résolution multitour | 0 bit |
| Précision (INL) | ±0,0878° (≤12 bits) |
| Sens de détection (par défaut) | Clockwise shaft movement (front view on shaft) |
| Code | Binaire |
| Classe de protection | IP65 |
| Classe de protection (boîtier) | IP65 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Humidité | 98%, sans condensation |
| Matériau du boîtier | Acier |
| Revêtement du boîtier | Protection Cathodique Contre la Corrosion (> 720 h résistance à la projection d'eau de mer) |
| Type de bride | Bride synchro, ø 36 mm |
| Matériau de la bride | Aluminium |
| Type d'arbre | Arbre plein, longueur = 11.5 mm |
| Diamètre de l'arbre | ø 6 mm (0.24") |
| Matériau de l'arbre | Acier inoxydable V2A (1,4305; 303) |
| Charge maximale sur l'arbre | Axial 40 N, Radial 110 N |
| Durée de vie mécanique minimale(10^8 tours avec Fa/Fr) | 40 (20N/40N), 14 (40N/60N), 10 (40N/80N), 6 (40N/110N) |
| Couple de frottement | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Vitesse mécanique maximale | ≤ 12000 1/min |
| Résistance aux chocs | ≤ 100 g (demi-sinus 6 ms, EN 60068-2-27) |
| Résistance aux chocs permanents | ≤ 10 g (16 ms demi-sinus, EN 60068-2-29) |
| Résistance aux vibrations | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Longueur | 39 mm (1.54") |
| Poids | 140 g (0.31 lb) |
| Position de la sortie de raccordement | Radial |
| Raccordement | M23, mâle, 12 pôles |
| Approval | CE + cULus |
| Cycle de vie des produits | Bien établi |
| Signal | Numéro de broche |
|---|---|
| Power Supply | 11 |
| GND | 12 |
| Data+ | 3 |
| Data- | 4 |
| Clock+ | 2 |
| Clock- | 1 |
| DIR | 8 |
| Preset | 9 |
| A | 5 |
| B | 7 |
| Z |
| 6 |
| /Error | 10 |
| Shielding | Housing |
