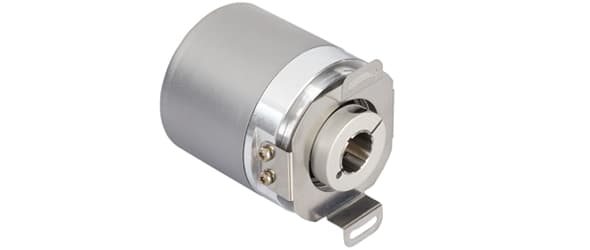

| Interface | CANopen |
| Profil | DS-406 |
| Diagnostic | LED |
| Caractéristiques | Axe rond |
| Vitesse de transmission | min. 20 kBaud, max. 1 MBaud |
| Temps de cycle de l'interface | ≥ 1 ms |
| Fonctions de programmation | Résolution, preset, 2 interrupteurs, 8 CAMS, vitesse de transmission, peut-identifier, bootloader, les modes de transmission: interrogé, cyclique, sync |
| Pilote de sortie | Émetteur-récepteur (ISO 11898), avec isolation galvanique par photocoupleur |
| Tension d'alimentation | 9 – 30 VDC |
| Consommation de courant | ≤ 65 mA @ 10 V DC, ≤ 60 mA @ 24 V DC |
| Puissance absorbée | ≤ 1.2 W |
| Protection en inversion de polarité | Oui |
| Protection contre les courts-circuits | Oui |
| EMC: Emission d'interférences | DIN EN 61000-6-4 |
| EMC: Immunité au bruit | DIN EN 61000-6-2 |
| MTTF | 240 years @ 40 °C |
| Technologie | Magnétique |
| Résolution monotour | 16 bit |
| Précision (INL) | ±0,0878° (≤12 bits) |
| Code | Binaire |
| Classe de protection | IP66/IP67 |
| Classe de protection (boîtier) | IP66/IP67 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Température de stockage | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Humidité | 98%, sans condensation |
| Découpe de panneau | Aluminium |
| Matériau du boîtier | Acier |
| Revêtement du boîtier | Protection Cathodique Contre la Corrosion (> 720 h résistance à la projection d'eau de mer) |
| Type de bride | Arbre creux non traversant, ø 58 mm |
| Matériau de la bride | Aluminium |
| Type d'arbre | Blind Hollow, Depth = 28 mm |
| Diamètre de l'arbre | ø 6.35 mm (1/4") |
| Matériau de l'arbre | Acier inoxydable V2A (1,4305; 303) |
| Inertie du rotor | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Couple de frottement | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Vitesse mécanique maximale | ≤ 3000 1/min |
| Résistance aux chocs | ≤ 100 g (demi-sinus 6 ms, EN 60068-2-27) |
| Résistance aux chocs permanents | ≤ 10 g (16 ms demi-sinus, EN 60068-2-29) |
| Résistance aux vibrations | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Longueur | 89 mm (3.50") |
| Poids | 545 g (1.20 lb) |
| Désalignement maximal (axial / radial) | Statique ± 0,3 mm / ± 0,5 mm; dynamique ± 0,1 mm / ± 0,2 mm |
| Position de la sortie de raccordement | Radial |
| Découpe de panneau | 2 x M20 Presse-Ètoupe |
| Approval | CE |
| Cycle de vie des produits | Echantillon de laboratoire |
| Signal | Numéro de broche |
|---|---|
| Power Supply | + |
| GND | - |
| CAN High | H |
| CAN Low | L |
| CAN GND | G |
| CAN High | H |
| CAN Low | L |
| CAN GND | G |
