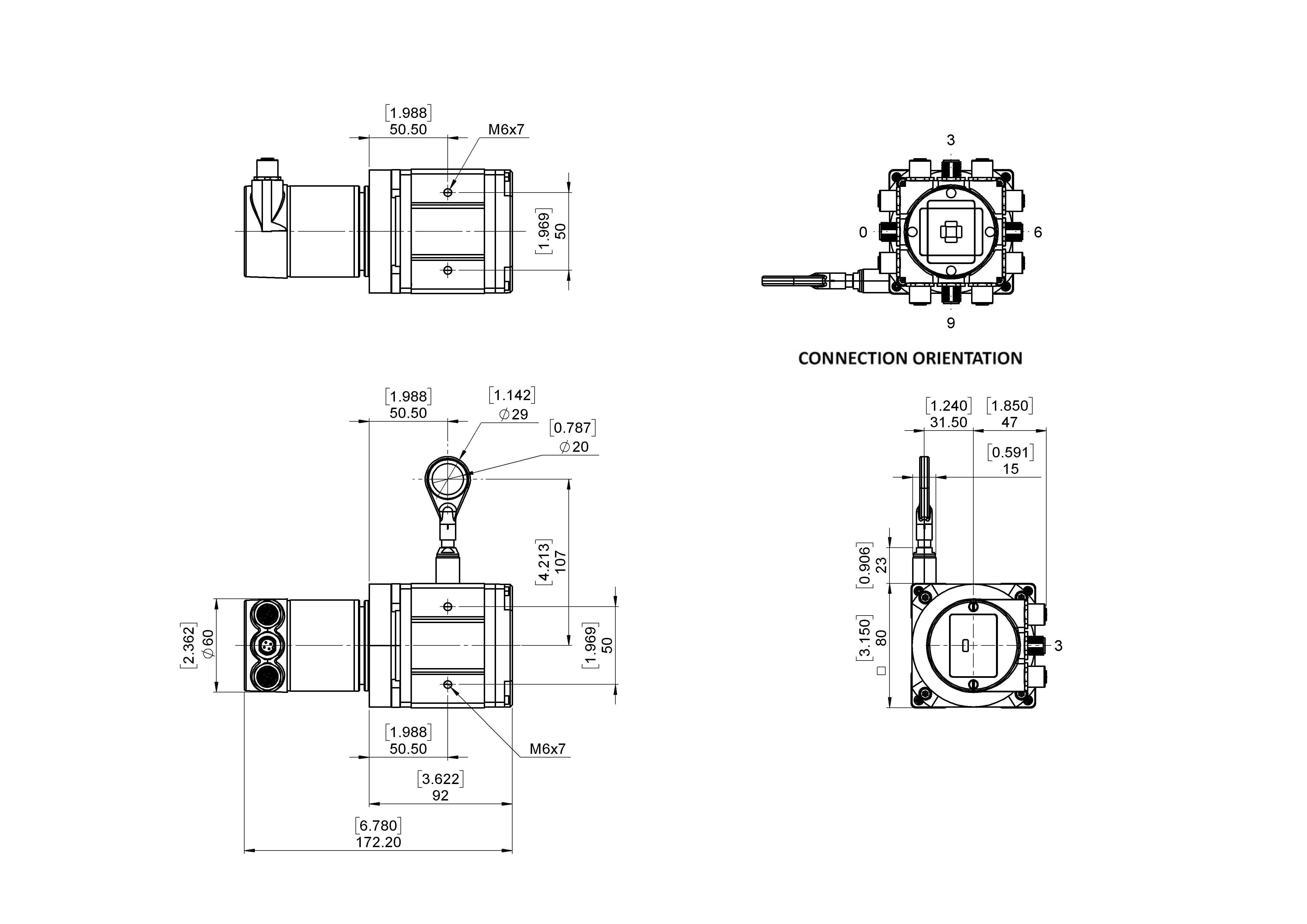

| Tension d'alimentation | 10 – 32 VDC |
| Puissance absorbée | ≤ 3 W |
| Temps de démarrage | < 15 s |
| Poids | 1455 g (3.21 lb) |
| Classe de protection | IP64 / IP65 |
| EMC: Emission d'interférences | DIN EN 61000-6-4 |
| EMC: Immunité au bruit | DIN EN 61000-6-2 |
| Max Temperature | +70 °C (+158 °F) |
| Min Temperature | -30 °C (-22 °F) |
| Measuring Length | 2,00 m |
| Longueur Moyenne par Révolution | 200 mm |
| Matiére de Fil | Acier inoxydable |
| Diamètre de Fil | 1.35 mm |
| Matériau du boîtier | Acier |
| Matériau de Boîtier de Fil de Serrage | Anodized Aluminium |
| Vitesse Maximale de Déplacement du Filt | 8.0 m / s |
| Extension Maximale | 15.0 N |
| Force de Rétraction Minimale | 5.0 N |
| Durée de vie en utilisation | 1 million de cycles (Estimation - conditions idéales) |
| Fixation de Fil | œillet |
| Max. Angle de sortie du câble | ±3° |
| Technologie | Optique (≤ 0.02°) |
| Précision | ± 0.10 % Full Scale Output |
| Sortie Pleine Échelle | ±0.05 % Full Scale Output |
| Résolution monotour | 13 bit |
| Résolution multitour | 12 bit |
| Résolution approximative | 24.4 µm |
| Code | Binaire |
| Interface | Profinet |
| Vitesse | Real Time (RT), Isochronous Real Time (IRT) |
| Profil | Profil Profidrive 4.x, profil codeur 4.0, 4.1, 4.2 |
| Diagnostic | Différentes alarmes pour problèmes Mémoire, Température, Synchronisation, Diagnostic de mise en service, Mise à l'échelle incorrecte, Communication, Signe de vie |
| Fonctions de programmation | Résolution, base de temps et filtre de vitesse, preset, sens de comptage, adresse IP, facteur d'échelle fractionnaire, contrôle des paramètres du codeur via GSDML ou mémoire non volatile |
| Vitesse de transmission | 100 Mbit |
| Temps de cycle de l'interface | ≥ 125 µs |
| Pilote de sortie | Ethernet |
| Consommation de courant | ≤ 250 mA @ 10 V DC, ≤ 100 mA @ 24 V DC |
| Protection en inversion de polarité | Oui |
| Protection contre les courts-circuits | Oui |
| MTTF | 95 years @ 40 °C |
| Position de la sortie de raccordement | Radial |
| Position de la sortie de raccordement | Radial 6 |
| Raccordement 1 | M12, femelle, 4 pôles, d-codé |
| Raccordement 2 | M12, mâle, 4 pôles, A-codé |
| Raccordement 3 | M12, femelle, 4 pôles, D-codé |
| Cycle de vie des produits | Prototype |
| Signal | Connecteur | Numéro de broche |
|---|---|---|
| Tx+ | 1 | 1 |
| Rx+ | 1 | 2 |
| Tx- | 1 | 3 |
| Rx- | 1 | 4 |
| Power Supply | 2 | 1 |
| Not Connected | 2 | 2 |
| GND | 2 | 3 |
| Not Connected | 2 | 4 |
| Tx+ | 3 | 1 |
| Rx+ | 3 | 2 |
| Tx- | 3 | 3 |
| Rx- | 3 | 4 |
