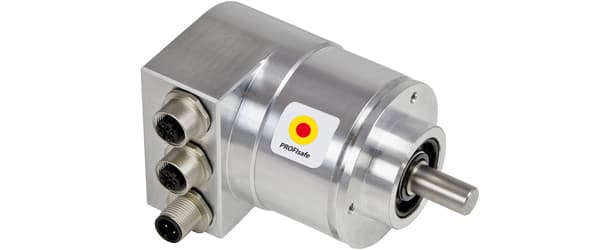

| Interfaccia | Profisafe (Profinet IO) TIA |
| Velocità | Real Time (RT), Isochronous Real Time (IRT) |
| Profilo | Profinet IEC 61158/61784, Profisafe V2.4 |
| Diagnostica | Memoria, Parametro F, Dispositivo, Parametro, Scala, Tensione di alimentazione, Preimpostazione, Velocità |
| Caratteristiche | Sostituzione del dispositivo senza programmazione, Avvio rapido, possibile ridondanza dei mezzi trasmissivi (MRP), aggiornamento firmware via Profinet, Programmazione tramite Profinet |
| Velocità di Trasmissione | 10 / 100 Mbit |
| Interfaccia Tempo Ciclo | ≥ 250 µs |
| Interfaccia Tempo Ciclo | 100 m |
| Interfaccia Tempo Ciclo | 100 Base-TX |
| Funzioni di Programmazione | Risoluzione, Verso di conteggio, Preimpostazione, Tempo della porta |
| Driver di Uscita | Ethernet |
| Tensione di Alimentazione | 9 – 36 VDC |
| Potenza Assorbita | ≤ 3 W, tensione di commutazione < 500 mA |
| Protetto da Inversione di Polarità | Sì |
| Corto Circuito di Protezione | Sì |
| EMC Emissione di Disturbi | DIN EN 61000-6-4 |
| EMC: Immunità ai Disturbi | DIN EN 61000-6-2 |
| MTTF | 162 anni (EN ISO 13849.1) |
| Tecnologia | Magnetico |
| Risoluzione Mono Giro | 13 bit |
| Risoluzione Multi Giro | 12 bit |
| Multigiro Tecnologia | Ingranaggi magnetici (senza batteria) |
| Precisione (INL) | ± 0,2% (con riferimento ad una rotazione) |
| Codice | Binario |
| Tempo di Ciclo Sensore di Base | 1 ms |
| Grado di Protezione (Albero) | IP66/IP67 |
| Grado di Protezione (Involucro) | IP66/IP67 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Temperatura di Immagazzinamento | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Umidità | 98%, non allo stato liquido |
| Umidità | Prova Kb secondo IEC 60068-2-52 |
| Materiale Involucro | Alluminio |
| Rivestimento Involucro | no Rivestimento |
| Flangia | Flangia di fissaggio, ø 58 mm |
| Materiale di Flangia | Alluminio (3.2315) |
| Tipo Albero | Albero pieno, appiattito su un lato, lunghezza = 20 mm |
| Diametro dell'Albero | ø 10 mm (0.39") |
| Materiale Albero | Acciaio inossidabile V2A (1,4305; 303) |
| Albero Carico Massimo | Axial 250 N, Radial 250 N |
| Durata Minima Meccanica (10^8 giri con Fa/Fr) | 10 (250N/250N) |
| Inerzia del Rotore | ≤ 20 gcm² [≤ 0.11 oz-in²] |
| Massima accelerazione angolare | 10^5 rad/s^2 |
| Coppia di Attrito | ≤ 8 Ncm (11.32 oz-in) @ 500 rpm |
| Massima Velocità Meccanica | ≤ 1000 1/min |
| Resistenza agli Urti | ≤ 50 g (11 ms, EN 60068-2-27) |
| Resistenza alle Vibrazioni | ≤ 25 g (10 Hz – 2000 Hz, EN 60068-2-6) |
| Länge | 75 mm (2.95") |
| Peso | 450 g (0.99 lb) |
| Orientamento del Collegamento | Radiale |
| Collegamento 1 | M12, Male, 4 pin, a coded |
| Collegamento 2 | M12, Female, 4 pin, d coded |
| Collegamento 3 | M12, Female, 4 pin, d coded |
| Safety Certificate | 4479913172909 |
| Safety Integrity Level | SIL CL 2 |
| Massima accelerazione angolare | PL d |
| Safety Category | Cat 2 |
| MTTFd (EN ISO 13849-1) | 162 years |
| Massima accelerazione angolare | 20 anni |
| HFT (EN 61508 and EN 62061) | 0 |
| SFF (EN 61508 and EN 62061) | 92.2% |
| PFHd (EN 61508 and EN 62061) | 9.889*10-8 1/h |
| Safety Input Data (point of view PLC) | 2 byte status 4 byte position data 2 byte speed data |
| Tolerance of the internal position monitoring | 1.5% (with reference to one revolution) |
| Massima accelerazione angolare | 1 ms |
| Massima accelerazione angolare | 1 ms |
| DCavg (EN ISO 13849-1) | 86.1% |
| Online Data Sheet Version | Version 1, Date 20160115 |
| Document Version | See download section for the certified data sheet. Version 1, 20160114 |
| Certified Organization | FRABA B.V. , Jan Campertstraat 11, NL-6416 SG Heerlen |
| Company Address | FRABA GmbH, Zeppelinstraße 2, 50667 Cologne, Germany |
| Ciclo di vita del prodottoInfo | Fuori produzione |
| Segnale | Connettore | Numero Pin |
|---|---|---|
| Power Supply | 1 | 1 |
| Not Connected | 1 | 2 |
| GND | 1 | 3 |
| Not Connected | 1 | 4 |
| Tx+ | 2 | 1 |
| Rx+ | 2 | 2 |
| Tx- | 2 | 3 |
| Rx- | ||
| 2 |
| 4 |
| Tx+ | 3 | 1 |
| Rx+ | 3 | 2 |
| Tx- | 3 | 3 |
| Rx- | 3 | 4 |
