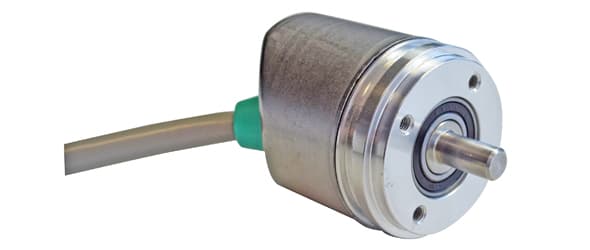

| Interfaccia | Corrente analogica programmabile |
| Funzioni manuali | Iniziale e finale tramite cavo o connettore |
| Tool di configurazione | "Tool di configurazione UBIFAST (versione 1.6.10 o superiore) + Cavo interfaccia Ubifast UCD-Ax -PxM (versione a connettore) o morsettiera di collegamento UBIFAST 2.0 per SSI, INC, Analogico" |
| Funzioni di Programmazione | Campo di misura, direzione di uscita, codice |
| Tensione di Alimentazione | 8 – 32 VDC |
| Consumo di Corrente | Generalmente 20 mA a 24 V (assenza di carico) |
| Tempo di Accensione | <500 ms |
| Carico Massima Resistenza | 500 Ω |
| Precisione Analogico | a 20 mA = ±20 µA (con un'alimentazione ideale) |
| Linearità | 0.15% |
| Tempo di Assestamento | 32 ms (salto dal valore min. al valore max.) |
| Protetto da Inversione di Polarità | Sì |
| Corto Circuito di Protezione | Sì |
| EMC Emissione di Disturbi | DIN EN 61000-6-4 |
| EMC: Immunità ai Disturbi | DIN EN 61000-6-2 |
| MTTF | 240.8 anni @ 40 °C |
| Tecnologia | Magnetico |
| Risoluzione Mono Giro | Programmabile max. 13 bit, preprogrammato 13 bit |
| Risoluzione Multi Giro | Programmabile max. 16 bit, preprogrammato 4 bit |
| Multigiro Tecnologia | Auto contatore alimentato ad impulsi magnetici (nessuna batteria, nessuna marcia) |
| Precisione (INL) | ±0,0878° (≤12 bit) |
| Senso del Segnale (Predefinita) | Counterclockwise shaft movement (front view on shaft) |
| Codice | Corrente Analogico 4 – 20 mA |
| Tempo di Ciclo Sensore di Base | < 100 µs |
| Campo di Misura Minimo | 0 – 11.25° |
| Risoluzione di Uscita | Max. 13 bit sull'intero range di misurazione (giri frazionali - la risoluzione diminuisce a meno di 13 bit quando il range delle misurazioni è inferiore a 90 gradi) |
| Multigiro Gamma | 16 giri (impostazione predefinita). L'utente può utilizzare lo strumento UBIFAST o la funzione di scala per misurare fino a 65536 giri. |
| Grado di Protezione (Albero) | IP65 |
| Grado di Protezione (Involucro) | IP65 |
| Min Temperature | - 30 °C fisso (- 22 °F), - 5 °C flessibile (+ 23 °F) |
| Max Temperature | +80 °C (+176 °F) |
| Umidità | 98%, non allo stato liquido |
| Materiale Involucro | Acciaio |
| Rivestimento Involucro | Zinco placcato |
| Flangia | Flangia sincro, ø 36 mm |
| Materiale di Flangia | Alluminio |
| Tipo Albero | Albero pieno, lunghezza = 11.5 mm |
| Diametro dell'Albero | ø 6 mm (0.24") |
| Materiale Albero | Acciaio inossidabile V2A (1,4305; 303) |
| Albero Carico Massimo | Axial 40 N, Radial 110 N |
| Durata Minima Meccanica (10^8 giri con Fa/Fr) | 40 (20N/40N), 14 (40N/60N), 10 (40N/80N), 6 (40N/110N) |
| Coppia di Attrito | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Massima Velocità Meccanica | ≤ 12000 1/min |
| Resistenza agli Urti | ≤ 100 g (mezza sinusoide 6 ms, EN 60068-2-27) |
| Resistenza agli Urti Permanente | ≤ 10 g (mezzo seno 16 ms, EN 60068-2-29) |
| Resistenza alle Vibrazioni | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Länge | 43 mm (1.69") |
| Peso | 805 g (1.77 lb) |
| Orientamento del Collegamento | Assiale/Radiale |
| Foratura del pannello | Cavo / Connettore |
| lunghezza del cavo | 5 m [197"] |
| Sezione Cavo | 0.14 mm² / AWG 26 |
| Materiale / Tipo | PVC |
| Diametro del Cavo | 6 mm (0.24 in) |
| Raggio di Curvatura Minimo | 46 mm (1.81") fissa, 61 mm (2.4") flessione |
| Approval | CE + cULus |
| Ciclo di vita del prodottoInfo | Campione di laboratorio |
| Segnale | Colore |
|---|---|
| Power Supply | Red |
| GND | Yellow |
| Analog Output | Green |
| Set1/Direction | Brown |
| Set2/Zero Set | White |
| Shielding | Shield |
