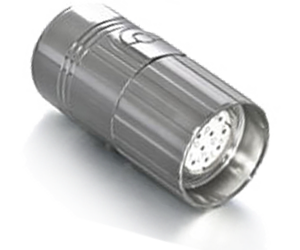

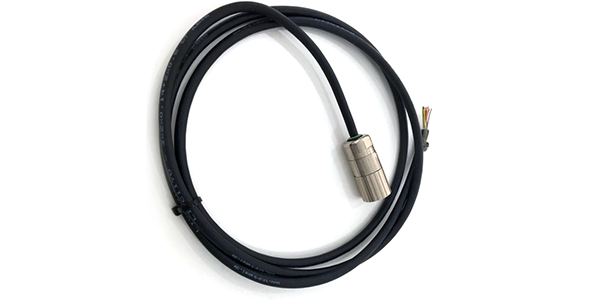

| Interfaccia | SSI Preset + incrementale (Push-Pull) |
| Impulsi incrementali | 4096 |
| Funzioni manuali | Preset + complemento tramite cavo o connettore |
| Interfaccia Tempo Ciclo | ≥ 25 µs |
| Number of Preset Cycles | 5,100,000 |
| SSI Format | MMMMMMMMMMMMSSSSSSSSSSSSSSSS00 |
| Driver di Uscita | SSI (RS422) / Incr. (Push Pull) |
| Output Incremental | A, B, Z |
| Offset fase Rettangolo | 90° ± 4.5° electrical (Speed > 400RPM) |
| Output Voltage High Level Push-Pull (HTL) | > 4 V @ 4.75-9 V Tensione di Alimentazione > V-3 V @ 9-30 V Tensione di Alimentazione |
| Tensione di Alimentazione | 4.75 – 30 VDC |
| Consumo di Corrente | Typical 50mA@24V (no load) |
| Potenza Assorbita | ≤ 1.0 W |
| Tempo di Accensione | < 1 s |
| Clock di Ingresso | RS 422, via Optocoupler |
| Frequenza di Clock | 100 kHz – 2 MHz |
| Protetto da Inversione di Polarità | Sì |
| Corto Circuito di Protezione | Sì |
| EMC Emissione di Disturbi | DIN EN 61000-6-4 |
| EMC: Immunità ai Disturbi | DIN EN 61000-6-2 |
| MTTF | 350 years @ 40 °C |
| Tecnologia | Magnetico |
| Risoluzione Mono Giro | 16 bit |
| Risoluzione Multi Giro | 12 bit |
| Multigiro Tecnologia | Auto contatore alimentato ad impulsi magnetici (nessuna batteria, nessuna marcia) |
| Precisione (INL) | ±0,0878° (≤12 bit) |
| Senso del Segnale (Predefinita) | Clockwise shaft movement (front view on shaft) |
| Codice | Binario |
| Grado di Protezione (Albero) | IP65 |
| Grado di Protezione (Involucro) | IP65 |
| Umidità | 98%, non allo stato liquido |
| Max Temperature | +85 °C (+185 °F) |
| Min Temperature | - 40 °C (- 40 °F) |
| Materiale Involucro | Acciaio |
| Rivestimento Involucro | Catodica Protezione dalla Corrosione (> 720 h resistenza alla nebbia salina) + Pittura liquido |
| Flangia | Square, □ 2.5" (5) |
| Materiale di Flangia | Alluminio |
| Tipo Albero | Solid, Single Flat, Length = 22.4 mm |
| Diametro dell'Albero | ø 9.52 mm (3/8") |
| Materiale Albero | Acciaio inossidabile V2A (1,4305; 303) |
| Albero Carico Massimo | Axial 40 N, Radial 110 N |
| Durata Minima Meccanica (10^8 giri con Fa/Fr) | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| Inerzia del Rotore | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Coppia di Attrito | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Massima Velocità Meccanica | ≤ 12000 1/min |
| Resistenza agli Urti | ≤ 100 g (mezza sinusoide 6 ms, EN 60068-2-27) |
| Resistenza agli Urti Permanente | ≤ 10 g (mezzo seno 16 ms, EN 60068-2-29) |
| Resistenza alle Vibrazioni | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Länge | 41,7 mm (1.64") |
| Peso | 285 g (0.63 lb) |
| Orientamento del Collegamento | Assiale |
| Collegamento | M23, maschio, 12 pin |
| Approval | CE + cULus |
| Ciclo di vita del prodottoInfo | Stabilito |
| Segnale | Numero Pin |
|---|---|
| Power Supply | 11 |
| GND | 12 |
| Data+ | 3 |
| Data- | 4 |
| Clock+ | 2 |
| Clock- | 1 |
| DIR | 8 |
| Preset | 9 |
| A | 5 |
| B | 7 |
| Z | 6 |
| /Error | 10 |
| Shielding | Housing |
