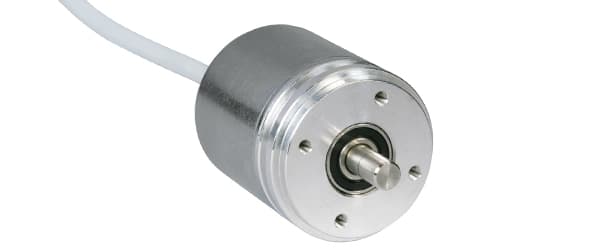

| Interfaccia | SSI Preset + incrementale RS422 |
| Impulsi incrementali | 8192 |
| Funzioni manuali | Preset + complemento tramite cavo o connettore |
| Interfaccia Tempo Ciclo | ≥ 25 µs |
| SSI Format | MMMMMMMMMMMMSSSSSSSSSSSSS0 |
| Driver di Uscita | RS422 |
| Output Incremental | A, /A, B, /B, Z, /Z |
| Offset fase Rettangolo | 90° ± 4.5° electrical |
| Tensione di Alimentazione | 8 – 30 VDC |
| Consumo di Corrente | Tipico 50 mA |
| Potenza Assorbita | ≤ 1.0 W |
| Tempo di Accensione | < 1 s |
| Clock di Ingresso | RS 422, via Optocoupler |
| Frequenza di Clock | 100 kHz – 2 MHz |
| Protetto da Inversione di Polarità | Sì |
| Corto Circuito di Protezione | Sì |
| EMC Emissione di Disturbi | DIN EN 61000-6-4 |
| EMC: Immunità ai Disturbi | DIN EN 61000-6-2 |
| MTTF | 350 years @ 40 °C |
| Tecnologia | Magnetico |
| Risoluzione Mono Giro | 13 bit |
| Risoluzione Multi Giro | 12 bit |
| Multigiro Tecnologia | Auto contatore alimentato ad impulsi magnetici (nessuna batteria, nessuna marcia) |
| Precisione (INL) | ±0,0878° (≤12 bit) |
| Senso del Segnale (Predefinita) | Clockwise shaft movement (front view on shaft) |
| Codice | Binario |
| Grado di Protezione (Albero) | IP65 |
| Grado di Protezione (Involucro) | IP65 |
| Min Temperature | - 30 °C fisso (- 22 °F), - 5 °C flessibile (+ 23 °F) |
| Max Temperature | +70 °C (+158 °F) |
| Umidità | 98%, non allo stato liquido |
| Materiale Involucro | Acciaio |
| Rivestimento Involucro | Catodica Protezione dalla Corrosione (> 720 h resistenza alla nebbia salina) |
| Flangia | Synchro, ø 1.5" (38.1 mm) |
| Materiale di Flangia | Alluminio |
| Tipo Albero | Albero pieno, lunghezza = 11.5 mm |
| Diametro dell'Albero | ø 6 mm (0.24") |
| Materiale Albero | Acciaio inossidabile V2A (1,4305; 303) |
| Albero Carico Massimo | Axial 40 N, Radial 110 N |
| Durata Minima Meccanica (10^8 giri con Fa/Fr) | 550 (20N/40N), 195 (40N/60N), 135 (40N/80N), 85 (40N/110N) |
| Inerzia del Rotore | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Coppia di Attrito | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Massima Velocità Meccanica | ≤ 12000 1/min |
| Resistenza agli Urti | ≤ 100 g (mezza sinusoide 6 ms, EN 60068-2-27) |
| Resistenza agli Urti Permanente | ≤ 10 g (mezzo seno 16 ms, EN 60068-2-29) |
| Resistenza alle Vibrazioni | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Länge | 39 mm (1.54") |
| Peso | 105 g (0.23 lb) |
| Orientamento del Collegamento | Assiale |
| Collegamento | Cable 2 m |
| lunghezza del cavo | 2 m [79"] |
| Sezione Cavo | 0.14 mm² / AWG 26 |
| Materiale / Tipo | PVC |
| Diametro del Cavo | 8 mm (0.31 in) |
| Raggio di Curvatura Minimo | 35 mm (1,38 in) fissa, 70 mm (2,76 in) flessione |
| Ciclo di vita del prodottoInfo | Fuori produzione |
| Segnale | Colore |
|---|---|
| Power Supply | Brown |
| GND | White |
| Data+ | Gray |
| Data- | Pink |
| Clock+ | Green |
| Clock- | Yellow |
| DIR | Red |
| Preset | Blue |
| A | Black |
| /A | Violet |
| B |
| Gray-Pink |
| /B | Red-Blue |
| Z | White-Green |
| /Z | Brown-Green |
| Shielding | Shield |
