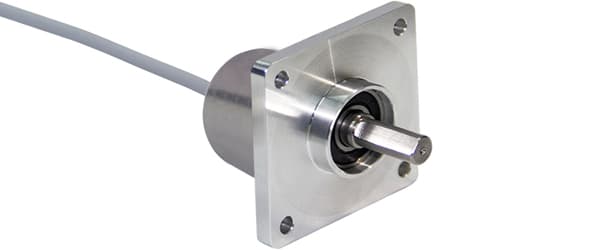

| Interfaccia | Encoder programmabile |
| Funzioni di Programmazione | PPR (1-32768), Output, Counting Direction |
| Programmabile Uscita | Push-Pull (HTL) or RS422 (TTL) |
| Tool di configurazione | Configuration Tool: UBIFAST Configuration Tool Version 1.6.10 or newer. If PPR above 16384 is required, this and all additional setups must be adjusted during production. |
| Driver di Uscita | Push-Pull (HTL) |
| Output Voltage High Level Push-Pull (HTL) | > 4 V @ 4.75-9 V Tensione di Alimentazione > V-3 V @ 9-30 V Tensione di Alimentazione |
| Output Voltage Low Level Push-Pull (HTL) | < 0.5 V |
| Output Voltage High Level RS422 (TTL) | > 4 V |
| Output Voltage Low Level RS422 (TTL) | < 0.5 V |
| Maximum Frequency Response | 1 MHz |
| Maximum Switching Current | 50 mA per canale |
| Tensione di Alimentazione | 4.75 – 30 VDC |
| Consumo di Corrente | ≤60 mA @ 5V DC, ≤30 mA @ 10V DC, ≤25 mA @ 24V DC |
| Potenza Assorbita | ≤ 1.0 W |
| Tempo di Accensione | < 1 s |
| Resistenza di Carico Minima | 120 Ω |
| Protetto da Inversione di Polarità | Sì |
| Corto Circuito di Protezione | Sì |
| EMC Emissione di Disturbi | DIN EN 61000-6-4 |
| EMC: Immunità ai Disturbi | DIN EN 61000-6-2 |
| MTTF | 280 years @ 40 °C |
| Tecnologia | Magnetico |
| Precisione (INL) | ±0,0878° (≤12 bit) |
| Senso del Segnale (Predefinita) | Clockwise shaft movement (front view on shaft) |
| Duty Cycle | 180° ± 12° (Velocità > 100RPM) |
| Phase Angle | 90° ± 6° (Velocità > 100RPM) |
| Grado di Protezione (Albero) | IP66/IP67 |
| Grado di Protezione (Involucro) | IP66/IP67 |
| Min Temperature | - 30 °C fisso (- 22 °F), - 5 °C flessibile (+ 23 °F) |
| Max Temperature | +80 °C (+176 °F) |
| Umidità | 98%, non allo stato liquido |
| Materiale Involucro | Acciaio |
| Rivestimento Involucro | Catodica Protezione dalla Corrosione (> 720 h resistenza alla nebbia salina) |
| Flangia | Square, □ 2" (3) |
| Materiale di Flangia | Alluminio |
| Tipo Albero | Albero pieno, appiattito su un lato |
| Diametro dell'Albero | ø 9.52 mm (3/8") |
| Materiale Albero | Acciaio inossidabile V2A (1,4305; 303) |
| Albero Carico Massimo | Axial 40 N, Radial 110 N |
| Inerzia del Rotore | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Coppia di Attrito | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Massima Velocità Meccanica | ≤ 3000 1/min |
| Resistenza agli Urti | ≤ 100 g (mezza sinusoide 6 ms, EN 60068-2-27) |
| Resistenza agli Urti Permanente | ≤ 10 g (mezzo seno 16 ms, EN 60068-2-29) |
| Resistenza alle Vibrazioni | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Länge | 45,5 mm (1.79") |
| Peso | 765 g (1.69 lb) |
| Durata Minima Meccanica (10^8 giri con Fa/Fr) | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| Orientamento del Collegamento | Assiale |
| lunghezza del cavo | 5 m [197"] |
| Sezione Cavo | 0.14 mm² / AWG 26 |
| Materiale / Tipo | PVC |
| Diametro del Cavo | 6 mm (0.24 in) |
| Raggio di Curvatura Minimo | 46 mm (1.81") fissa, 61 mm (2.4") flessione |
| Approval | CE |
| Ciclo di vita del prodottoInfo | Stabilito |
| Segnale | Colore |
|---|---|
| A | Green |
| /A | Yellow |
| B | Gray |
| /B | Pink |
| Z | Blue |
| /Z | Red |
| Power Supply | Brown |
| GND | White |
| Shielding | Shield |
