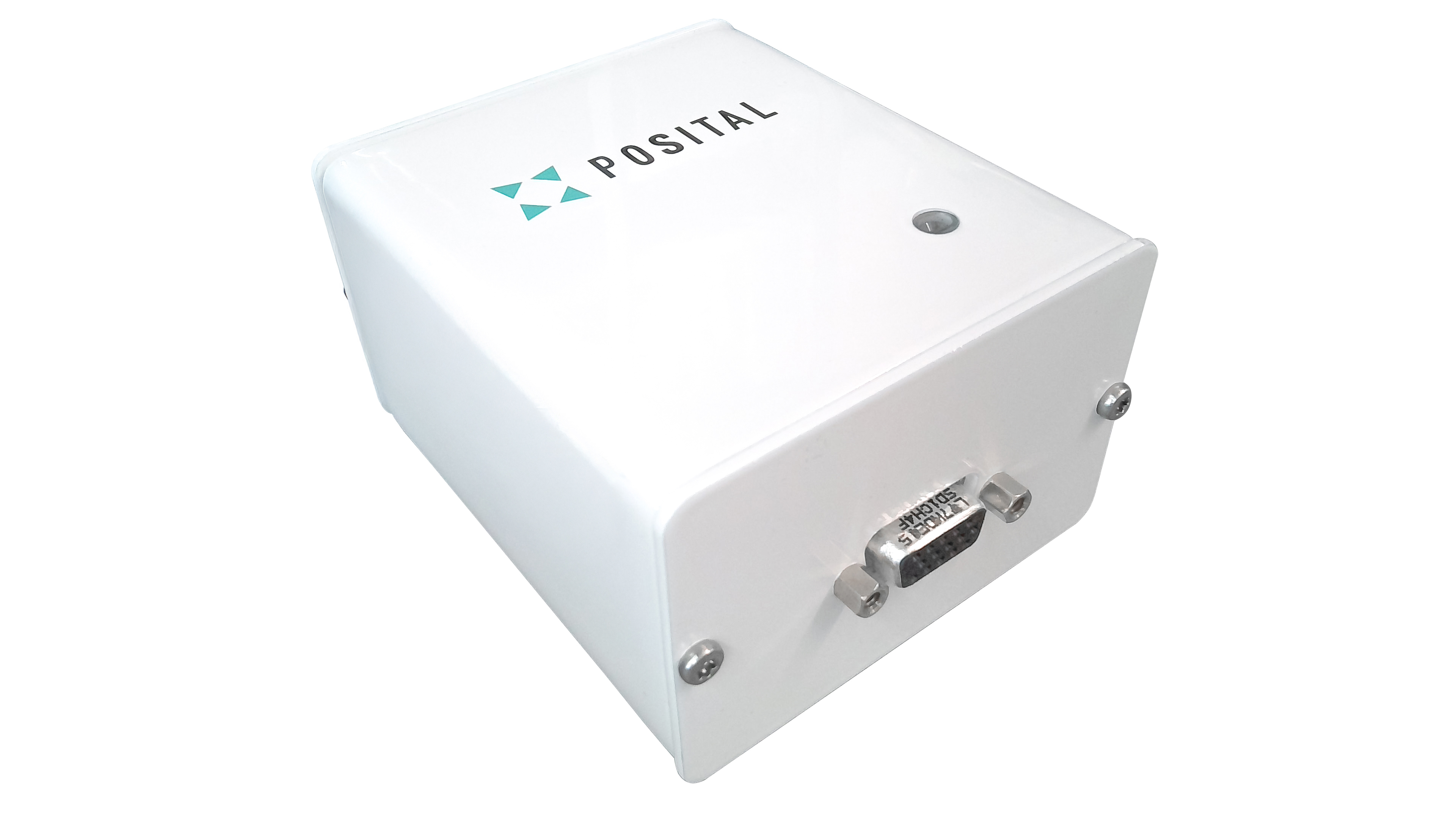

| Interfaccia | BiSS Line 2 wire |
| Funzioni manuali | Preset via cable or connector |
| Profilo | BiSS BP3 Standard Encoder Profile |
| Interfaccia Tempo Ciclo | ≥ 62.5 µs |
| Diagnostica | Error and Warning Bits, Register Values |
| Funzioni di Programmazione | Preset, Wiegand Sensor Test, Electronic Datasheet (motor + encoder), OEM Data Storage |
| Velocità di Trasmissione | ≤12 Mbaud |
| Interface Remark | Binary |
| Driver di Uscita | Line Driver RS485 |

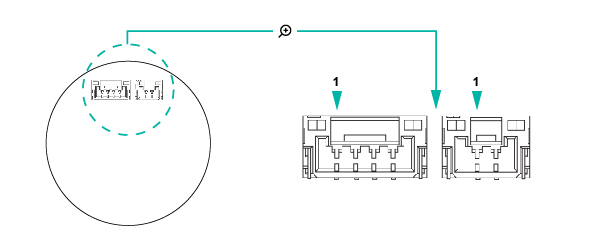

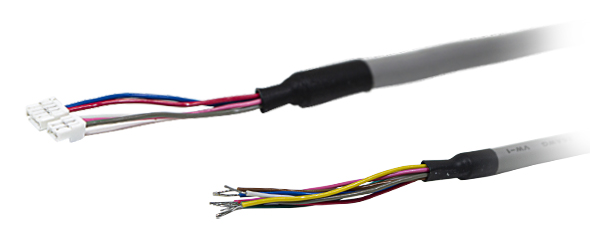

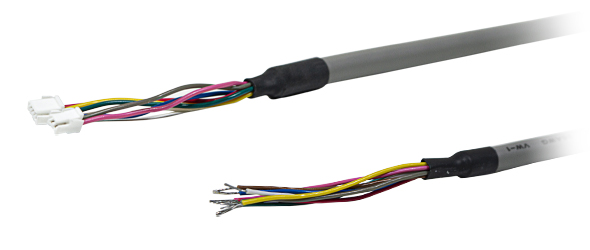

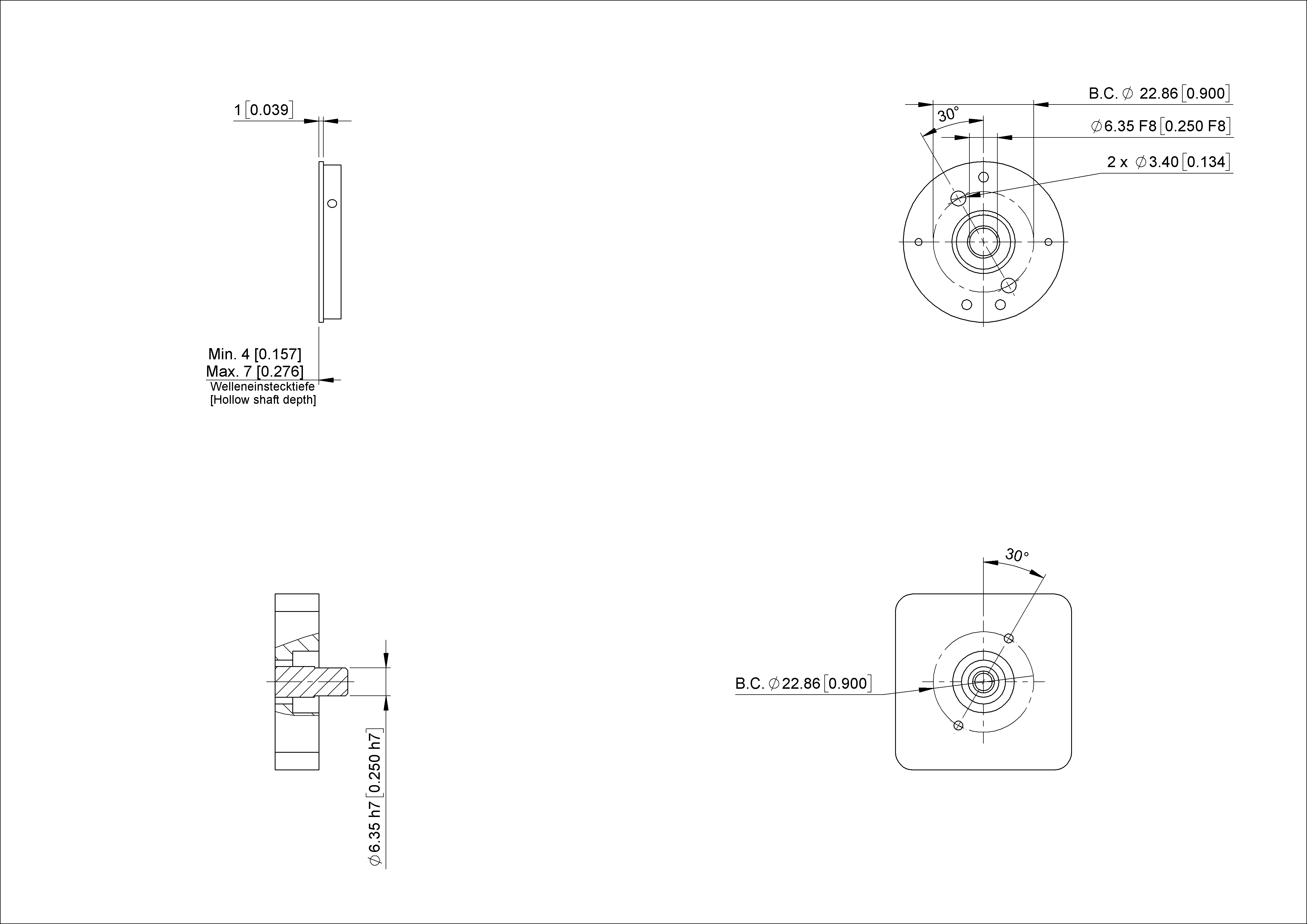

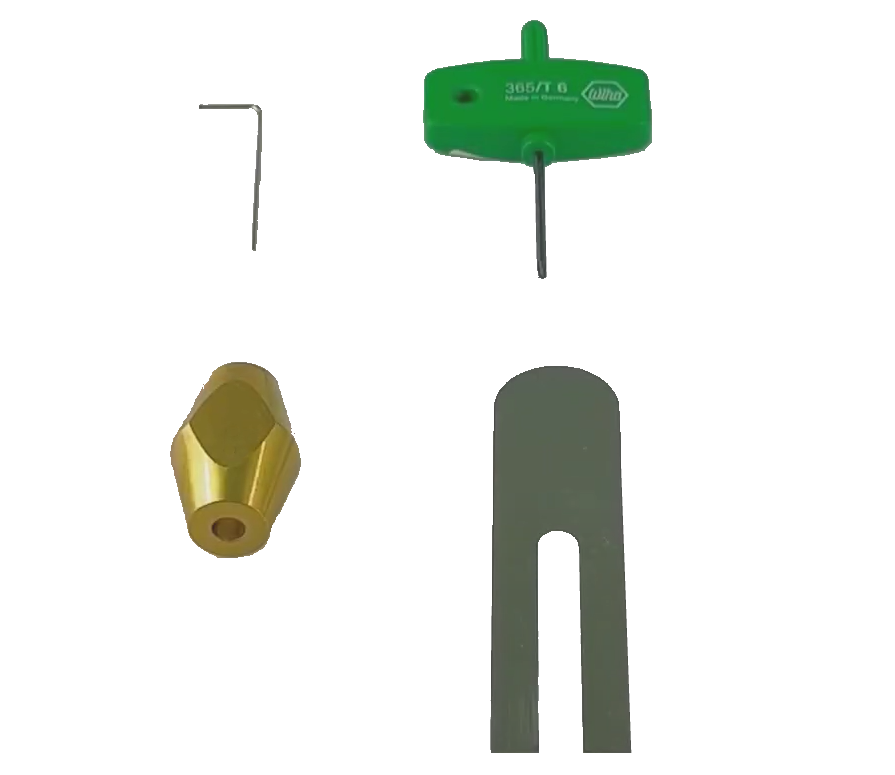

| Collegamento | PCB Connector, male, 4+2 pin JST |
| Tensione di Alimentazione | 7.0 - 12.5 VDC |
| Potenza Assorbita | ≤ 0.3 W |
| Tempo di Accensione | < 100 ms |
| Protetto da Inversione di Polarità | Sì |
| Corto Circuito di Protezione | Sì |
| EMC Emissione di Disturbi | DIN EN 61000-6-4, customer shall verify in complete system |
| Massimo Ammessa Elettrico di Velocità | 12000 1/min |
| EMC: Immunità ai Disturbi | The kit encoder is a sub-assembly and not to be considered an independent system. Therefore, compliance with CE requirements has to be ensured by the integrator for the overall set-up. |
| MTTF | 20 years @ 105 °C |
| Tecnologia | Magnetico |
| Risoluzione Mono Giro | 17 bit |
| Risoluzione Multi Giro | 24 bit |
| Precisione (INL) | ±0.0878° (≤12 bit) measured after calibration at room temp. |
| Codice | Binario |
| Grado di Protezione (Involucro) | IP30 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +105 °C (221 °F) |
| Alloggiamento | Avvitato |
| Materiale Involucro | Acciaio |
| Rivestimento Involucro | Zinco placcato |
| Tipo di albero | Mozzo |
| Materiale Albero | Stainless Steel V4A (1.4404, 316L) |
| Opzioni di fissaggio albero | Albero con grani di bloccaggio |
| Massima assiale / radiale disallineamento | Statica ± 0,3 mm / ± 0,5 mm; dinamica ± 0,1 mm / ± 0,2 mm |
| Peso | 21 g (0.05 lb) |
| Inerzia del Rotore | ≤ 10 gcm² [≤ 0.06 oz-in²] |
| Resistenza agli Urti | ≤ 200 g (half sine 6 ms, EN 60068-2-27) |
| Resistenza agli Urti Permanente | ≤ 20 g (half sine 16 ms, EN 60068-2-29) |
| Resistenza alle Vibrazioni | ≤ 30 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Approval | No CE |
| Ciclo di vita del prodottoInfo | Uscita |
| Segnale | Connettore | Numero Pin |
|---|---|---|
| Do Not Connect | 1 | 1 |
| Data- | 1 | 2 |
| Data+ | 1 | 3 |
| Do Not Connect | 1 | 4 |
| Rext Terminal 1 | 2 | 1 |
| Rext Terminal 2 | 2 | 2 |
