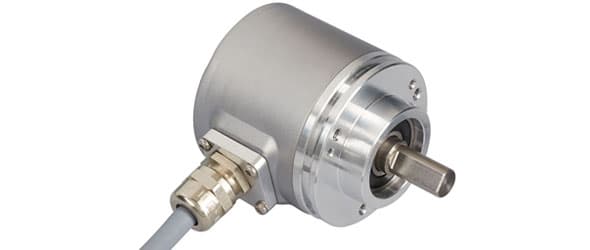

| インタフェース | SSI プリセット+インクリメンタル（プッシュル）付 |
| インクリメンタルパルス | 4096 |
| マニュアル機能 | ケーブル、またはコネクタを通して、プリセット+補完 |
| インタフェースのサイクルタイム | ≥ 25 µs |
| Multiple Transmissions | Once |
| Number of Preset Cycles | 5,100,000 |
| SSI Format | SSSSSSSSSSSSSSSS00 |
| 出力ドライバ | SSI（RS422)/プッシュ プル内蔵） |
| Output Incremental | A, /A, B, /B, Z, /Z |
| 四角形位相オフセット | 90° ± 4.5° electrical (Speed > 400RPM) |
| Output Voltage High Level Push-Pull (HTL) | > 4 V @ 4.75-9 V 供給電圧 > V-3 V @ 9-30 V 供給電圧 |
| Output Voltage Low Level Push-Pull (HTL) | < 0.5 V |
| Maximum Switching Current | 35 mA チャネルあたり |
| 供給電圧 | 4.75 – 30 VDC |
| 消費電流 | Typical 50mA@24V (no load) |
| 消費電力 | ≤ 1.0 W |
| ターンオン時間 | < 1 s |
| クロック入力 | RS 422 （フォトカプラを介して） |
| クロック速度 | 100 kHz – 2 MHz |
| 極性逆付け防止 | 有 |
| 過電圧防止 | 有 |
| 電磁干渉 | DIN EN 61000-6-4 |
| EMC：ノイズイミュニティ | DIN EN 61000-6-2 |
| MTTF | 450 years @ 40 °C |
| 技術 | 磁気式 |
| 分解能 シングルターン式 | 16 ビット |
| 精度 (INL) | ±0.0878° (≤12 ビット) |
| センス信号 (デフォルト) | Clockwise shaft movement (front view on shaft) |
| コード | バイナリ |
| 保護構造 (シャフト) | IP65 |
| 保護構造 (ハウジング) | IP66/IP67 |
| Min Temperature | - 30 °C (- 22 °F) 固定, - 5 °C (+ 23 °F)屈曲 |
| Max Temperature | +70 °C (+158 °F) |
| 湿度 | 98%, 結露なし |
| 筐体材質 | スチール |
| ハウジング コーティング | 陰極防食（>720時間塩水噴霧抵抗）+ 液体絵画 |
| フランジ形 | クランピングフランジ, ø 58 mm |
| フランジ材料 | アルミ |
| シャフトの種類 | 中実軸、片面面取り L=20mm |
| 軸径 | ø 10 mm (0.39") |
| シャフトの材質 | ステンレス V2A (1.4305, 303) |
| 最大軸荷重 | Axial 40 N, Radial 110 N |
| 最低限の機械的寿命 | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| ローター慣性 | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| 摩擦トルク | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| 最大機械速度 | ≤ 12000 1/min |
| 耐衝撃 | ≤ 100 g (ハーフサイン 6 ms, EN 60068-2-27) |
| 恒久的な耐衝撃性 | ≤ 10 g（ハーフサイン16ms、EN60068-2-29） |
| 耐振動 | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| 長さ | 52,7 mm (2.07") |
| 重量 | 285 g (0.63 lb) |
| 接続の向き | 半径方向出 |
| 接続 | Cable 2 m |
| ケーブル長 | 2 m [79"] |
| ワイヤ断面積 | 0.14 mm² / AWG 26 |
| 原料 / タイプ | PVC |
| ケーブル外径 | 8 mm (0.31 in) |
| 最小曲げ半径 | 35 mm (1.38 in) 固定, 70 mm (2.76 in) 屈曲 |
| 製品寿命情報 | 既製品 |
| 信号 | 色 |
|---|---|
| Power Supply | Brown |
| GND | White |
| Data+ | Gray |
| Data- | Pink |
| Clock+ | Green |
| Clock- | Yellow |
| DIR | Red |
| Preset | Blue |
| A | Black |
| /A | Violet |
| B |
| Gray-Pink |
| /B | Red-Blue |
| Z | White-Green |
| /Z | Brown-Green |
| Shielding | Shield |
