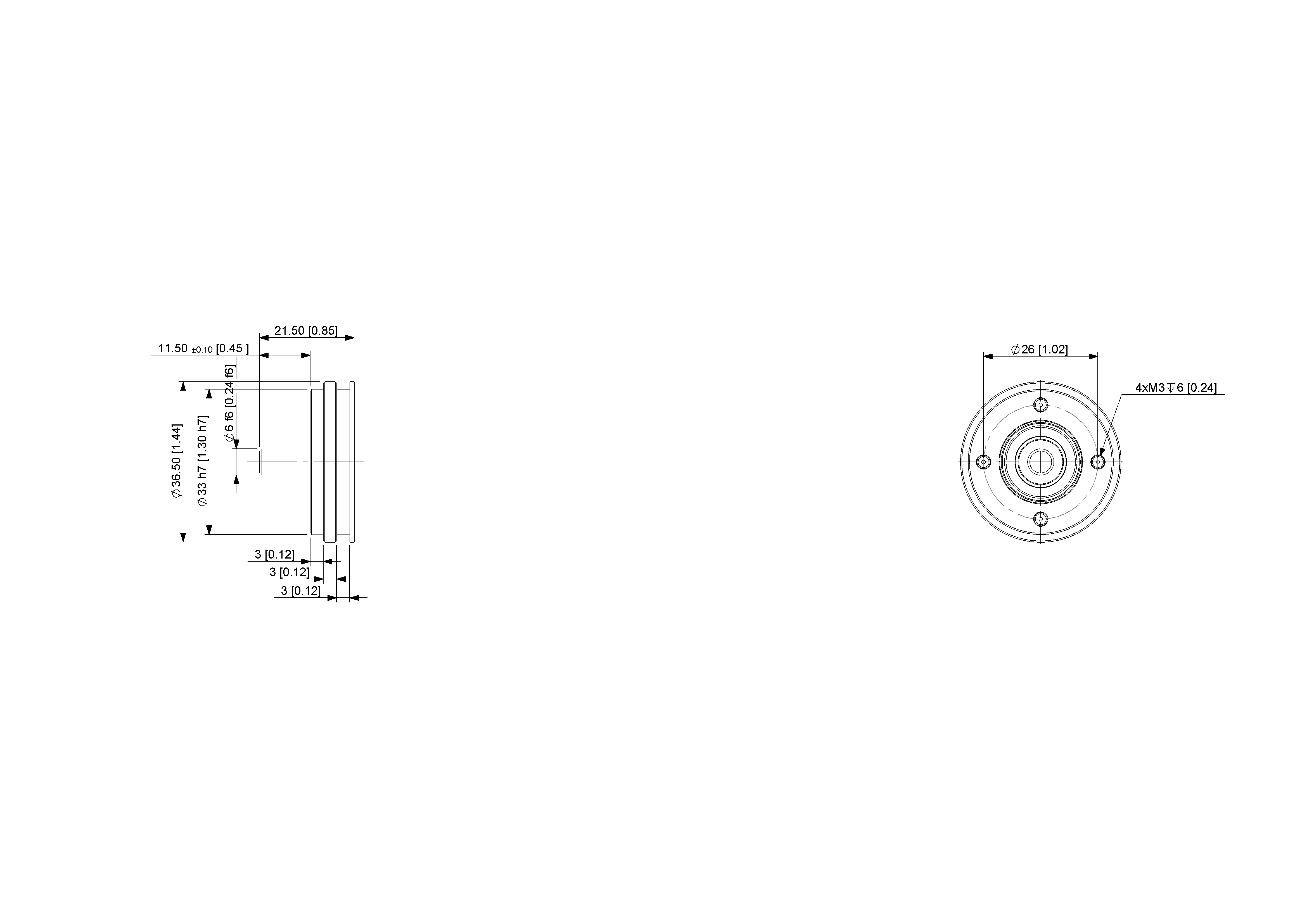

| 接口 | SSI预置+增量RS422 |
| 增量脉冲 | 2048 |
| 手动功能 | 预设功能和方向反转可以通过电缆或连接器编译 |
| 接口周期时间 | ≥ 25 µs |
| Multiple Transmissions | Once |
| SSI Format | MMMMMMMMMMMMSSSSSSSSSSSS00 |
| 输出驱动器 | RS422 |
| Output Incremental | A, /A, B, /B, Z, /Z |
| 矩形相位偏移 | 90° ± 4.5° electrical |
| 电源电压 | 4.75 – 5.5 VDC |
| 功耗 | 典型的 50 mA |
| 功耗 | ≤ 1.0 W |
| 启动时间 | < 1 s |
| 时钟输入 | RS 422, 通过光电耦合器 |
| 时钟速度 | 100 kHz – 2 MHz |
| 反极性保护 | 是 |
| 短路保护 | 是 |
| EMC:发射干扰 | DIN EN 61000-6-4 |
| EMC:抗干扰 | DIN EN 61000-6-2 |
| MTTF | 350 years @ 40 °C |
| 技术 | 磁性 |
| 单圈分辨率 | 12 位 |
| 分辨率 多圈 | 12 位 |
| 多圈技术 | 自发电的磁性脉冲计数器（无需电池和齿轮组） |
| 精度 (INL) | ±0.0878°（≤12位） |
| 检测信号 (默认值) | 顺时针旋转(面向轴)时，数值增加 |
| 认证 认证/寿命 码制 码 | 二进制码 |
| 外壳防护等级 (轴) | IP65 |
| 外壳防护等级 (外壳) | IP65 |
| Min Temperature | - 30 °C 固定 (- 22 °F), - 5 °C 活动 (+ 23 °F) |
| Max Temperature | +70 °C (+158 °F) |
| 湿度 | 98%相对湿度, 无凝结状态 |
| 外壳材料 | 钢 |
| 外壳涂层 | 阴极防腐蚀防护（> 720小时耐盐雾测试) |
| 法兰形式 | 同步法兰, ø 36 mm |
| 法兰材料 | 铝 |
| 轴的类型 | 实心轴, 长度 = 11.5 mm |
| 轴的直径 | ø 6 mm (0.24") |
| 轴的材料 | 不锈钢 V2A (1,4305; 303) |
| 最大轴负载 | Axial 40 N, Radial 110 N |
| 最小机械寿命 | 40 (20N/40N), 14 (40N/60N), 10 (40N/80N), 6 (40N/110N) |
| 摩擦力矩 | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| 最高机械速度 | ≤ 12000 1/min |
| 耐冲击性 | ≤ 100g (6毫秒半弦波, EN 60068-2-27) |
| 持久的抗冲击性 | ≤ 10G（16毫秒半弦波，EN60068-2-29） |
| 耐振动性 | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| 重量 | 140 g (0.31 lb) |
| 连接方向 | 径向 |
| 电缆长度 | 5 m [197"] |
| 导线截面 | 0.14 mm² / AWG 26 |
| 材料 / 类型 | PVC |
| 电缆直径 | 8 mm (0.31 in) |
| 最小弯曲半径 | 35 mm (1.38 in) 固定, 70 mm (2.76 in) 弯曲 |
| 产品寿命周期信息 | 已停产 |
| 信号 | 颜色 |
|---|---|
| Power Supply | Brown |
| GND | White |
| Data+ | Gray |
| Data- | Pink |
| Clock+ | Green |
| Clock- | Yellow |
| DIR | Red |
| Preset | Blue |
| A | Black |
| /A | Violet |
| B | Gray-Pink |
| /B | Red-Blue |
| Z | White-Green |
| /Z | Brown-Green |
| Shielding | Shield |
