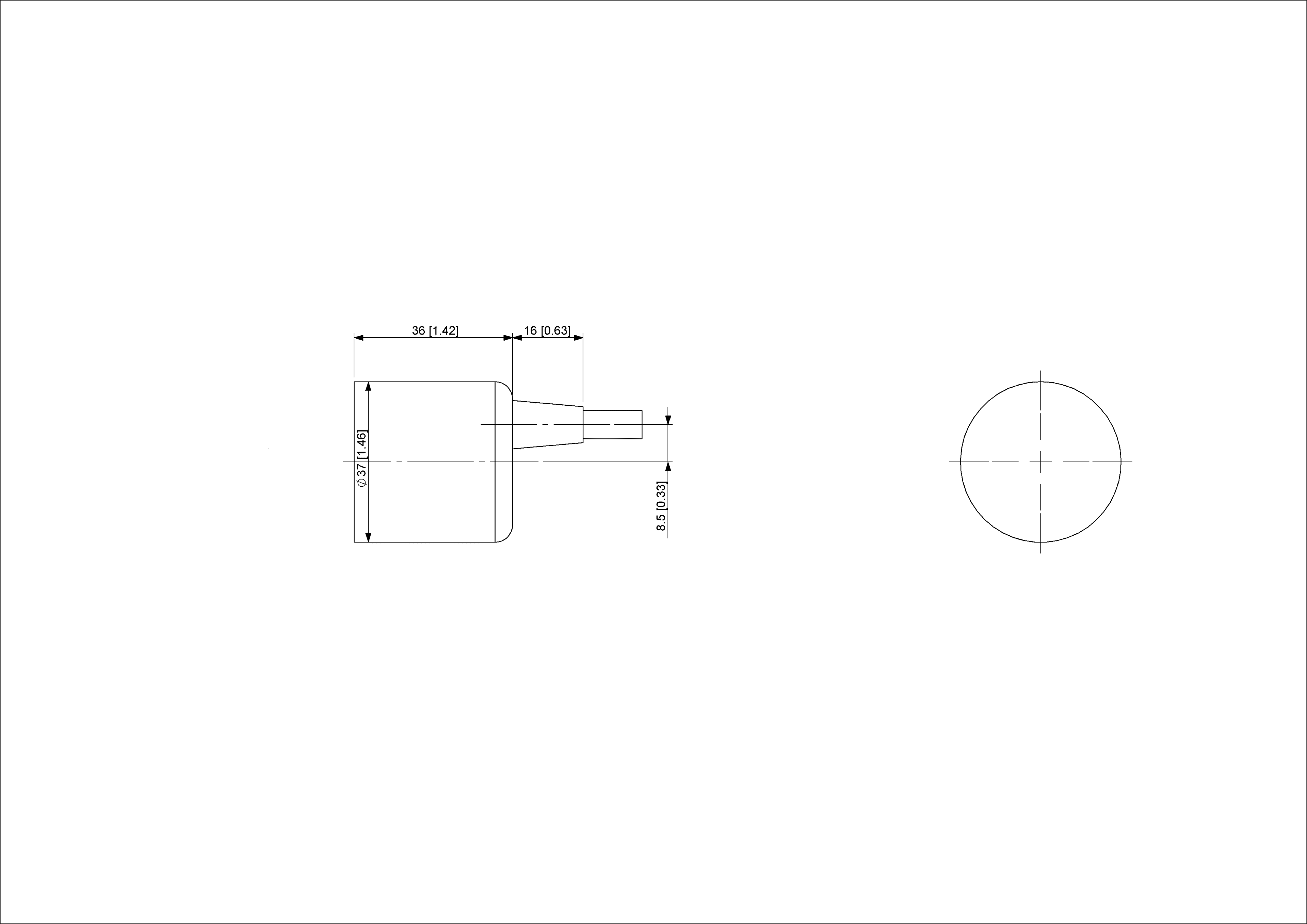

| 接口 | 可编程增量 |
| 编程功能 | PPR (1-32768), Output, Counting Direction |
| 可编程输出 | Push-Pull (HTL) or RS422 (TTL) |
| 配置工具 | Configuration Tool: UBIFAST Configuration Tool Version 1.6.10 or newer. If PPR above 16384 is required, this and all additional setups must be adjusted during production. |
| 输出驱动器 | 推挽式 (HTL) |
| Output Voltage High Level Push-Pull (HTL) | > 4 V @ 4.75-9 V 电源电压 > V-3 V @ 9-30 V 电源电压 |
| Output Voltage High Level RS422 (TTL) | > 4 V |
| Output Voltage Low Level RS422 (TTL) | < 0.5 V |
| Output Voltage Low Level Push-Pull (HTL) | < 0.5 V |
| Maximum Frequency Response | 1 MHz |
| Maximum Switching Current | 50 mA 每通道 |
| 电源电压 | 4.75 – 30 VDC |
| 功耗 | ≤60 mA @ 5V DC, ≤30 mA @ 10V DC, ≤25 mA @ 24V DC |
| 功耗 | ≤ 1.0 W |
| 启动时间 | < 1 s |
| 最小负载电阻 | 120 Ω |
| 反极性保护 | 是 |
| 短路保护 | 是 |
| EMC:发射干扰 | DIN EN 61000-6-4 |
| EMC:抗干扰 | DIN EN 61000-6-2 |
| MTTF | 280 years @ 40 °C |
| 技术 | 磁性 |
| 精度 (INL) | ±0.0878°（≤12位） |
| Duty Cycle | 180° ± 12° (速度> 100RPM) |
| Phase Angle | 90° ± 6° (速度> 100RPM) |
| 检测信号 (默认值) | 顺时针旋转(面向轴)时，数值增加 |
| 外壳防护等级 (轴) | IP65 |
| 外壳防护等级 (外壳) | IP54 |
| 湿度 | 98%相对湿度, 无凝结状态 |
| Min Temperature | - 30 °C 固定 (- 22 °F), - 5 °C 活动 (+ 23 °F) |
| Max Temperature | +80 °C (+176 °F) |
| 外壳材料 | 钢 |
| 外壳涂层 | 阴极防腐蚀防护（> 720小时耐盐雾测试) |
| 法兰形式 | 夹紧法兰, ø 58 mm |
| 法兰材料 | 铝 |
| 轴的类型 | 实心轴, 单面平坦型轴, 长度 = 20 mm |
| 轴的直径 | ø 12 mm (0.47") |
| 轴的材料 | 不锈钢 V2A (1,4305; 303) |
| 最大轴负载 | Axial 40 N, Radial 110 N |
| 转子转动惯量 | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| 摩擦力矩 | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| 最高机械速度 | ≤ 12000 1/min |
| 耐冲击性 | ≤ 100g (6毫秒半弦波, EN 60068-2-27) |
| 持久的抗冲击性 | ≤ 10G（16毫秒半弦波，EN60068-2-29） |
| 耐振动性 | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| 长度 | 96 mm (3.78") |
| 重量 | 180 g (0.40 lb) |
| 最小机械寿命 | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| 连接方向 | 轴向 |
| 电缆长度 | 10 m [394"] |
| 导线截面 | 0.14 mm² / AWG 26 |
| 材料 / 类型 | PVC |
| 电缆直径 | 6 mm (0.24 in) |
| 最小弯曲半径 | 46 mm (1.81") 固定, 61 mm (2.4") 弯曲 |
| 产品寿命周期信息 | 已停产 |
| 信号 | 颜色 |
|---|---|
| A | Green |
| /A | Yellow |
| B | Gray |
| /B | Pink |
| Z | Blue |
| /Z | Red |
| Power Supply | Brown |
| GND | White |
| Shielding | Shield |
