| 供給電圧 | 4.5 – 30 VDC |
| 消費電力 | ≤ 1.5 W |
| ターンオン時間 | < 1 s |
| 重量 | 3770 g (8.31 lb) |
| 保護構造 | IP64 / IP65 |
| 電磁干渉 | DIN EN 61000-6-4 |
| EMC：ノイズイミュニティ | DIN EN 61000-6-2 |
| Max Temperature | +70 °C (+158 °F) |
| Min Temperature | - 20 °C (- 4 °F) |
| Measuring Length | 15.00 m |
| ワイヤーコイルの円周 | 315 mm |
| ワイヤの材料 | ポリアミド被覆ステンレス |
| 線径 | 1.00 mm |
| 筐体材質 | スチール |
| ケーブルハウジングの材質 | アルミニウム |
| ワイヤー変位の最大速度 | 2.0 m / s |
| 最大 角加速度 | 3.0 g |
| 最大拡張力 | 25.0 N |
| 最小の収縮力 | 8.0 N |
| 作動寿命 | 50万サイクル （推定-理想的な状態） |
| ワイヤーアタッチメント | アイレット |
| 最大ワイヤ出口角度 | ±3° |
| 技術 | 光学式 (≤ 0.02°) |
| 精度 | ±0.01 % Full Scale Output |
| 再現性 | ±0.001 % Full Scale Output |
| 分解能 シングルターン式 | 13 ビット |
| 分解能 マルチターン式 | 12 ビット |
| おおよその解像度 | 38.5 µm |
| コード | バイナリ |
| インタフェース | SSI プリセット+インクリメンタル付 |
| マニュアル機能 | ケーブル、またはコネクタを通して、プリセット+補完 |
| インタフェースのサイクルタイム | ≥ 25 µs |
| 出力ドライバ | SSI (RS422) / Incr. (RS422) |
| Output Incremental | A, /A, B, /B |
| 四角形位相オフセット | 90° ± 4.5° electrical |
| Maximum Frequency Response | 2 MHz |
| クロック入力 | RS 422 （フォトカプラを介して） |
| クロック速度 | 100 kHz – 2 MHz |
| 極性逆付け防止 | 有 |
| 過電圧防止 | 有 |
| MTTF | 16.2 年（40 °C） |

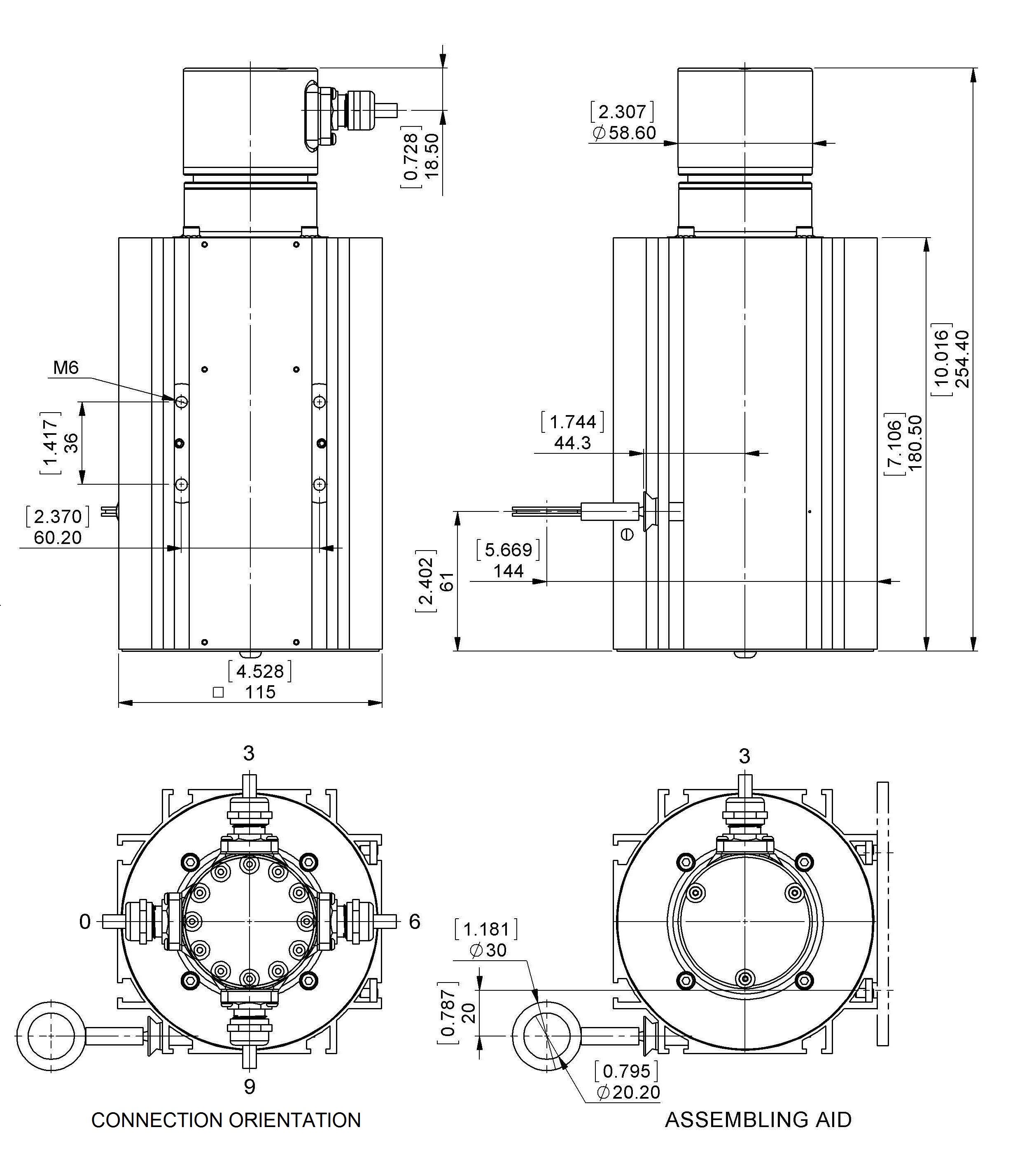

| 接続の向き | 半径方向出 |
| 接続の向き | 半径方向 6 |
| ケーブル長 | 5 m [197"] |
| ワイヤ断面積 | 0.14 mm² / AWG 26 |
| 原料 / タイプ | PVC |
| ケーブル外径 | 8 mm (0.31 in) |
| 最小曲げ半径 | 35 mm (1.38 in) 固定, 70 mm (2.76 in) 屈曲 |
| 製品寿命情報 | 既製品 |
| 信号 | 色 |
|---|---|
| Power Supply | Brown |
| GND | White |
| Data+ | Gray |
| Data- | Pink |
| Clock+ | Green |
| Clock- | Yellow |
| DIR | Red |
| Preset | Blue |
| A | Black |
| /A | Violet |
| B | Gray-Pink |
| /B | Red-Blue |
| Shielding | Shield |
