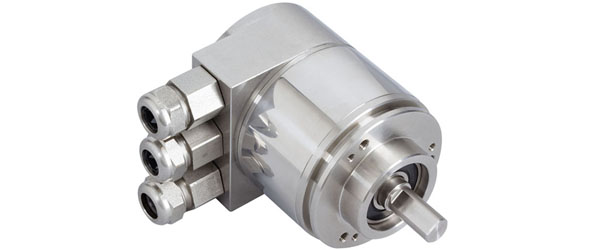

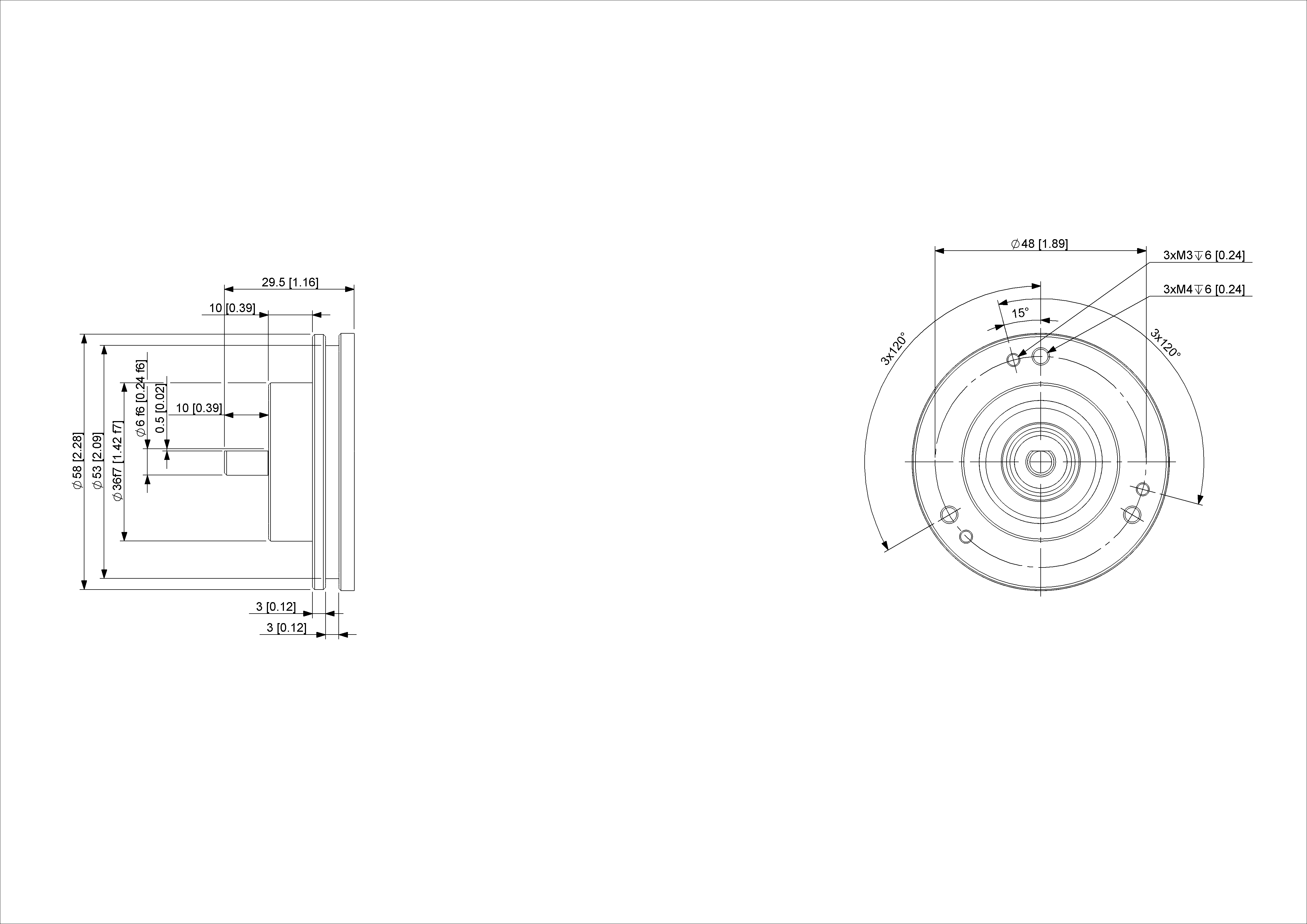

| Interfejs | Profibus DP |
| Profil | DPV0, DPV1 and DPV2 Class 2 (EN50170 + EN50254) |
| Diagnostyka | Pamieć |
| Funkcje Konfiguracji | Przełącznik adresów 0-99 i rezystor terminujący (w Connection Cap) |
| Właściwości | Praca w trybie nieskończonego wałka |
| Prędkość Transmisji | ≤12 Mbaud |
| Czas Cyklu (Komunikacja) | ≥ 1 ms |
| Funkcje Programowania | Uchwała, szykuje czynnikiem (fizyczne rozdzielczość), skalowanie prędkości + filtr, Preset (punkt zerowy), kierunek zliczania, wyłączniki krańcowe, numer węzła, teach-in, diagnostyka |
| Standard Wyjścia | Profibus Data Interface, galvanically isolated via opto-couplers |
| Napięcie Zasilania | 10 – 30 VDC |
| Pobór Prądu | ≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC |
| Pobór Mocy | ≤ 2,5 W |
| Czas Załączenia | < 1 s |
| Zabezpieczenie przed Odwrotną Polaryzacją | Tak |
| Zabezpieczenie przed Zwarciem | Tak |
| EMC: Emisja Zakłóceń | DIN EN 61000-6-4 |
| EMC: Odporność na Szum | DIN EN 61000-6-2 |
| MTTF | 109 lat @ 40 °C |
| Żywotność Elektryczna | >10⁵ h |
| Technologia | Magnetyczny |
| Rozdzielczość (w obrębie jednego obrotu) | 12 bity |
| Rozdzielczość Wieloobrotowy | 14 bity |
| Wieloobrotowy Technologia | Własnym zasilaniem magnetyczne licznik impulsów (bez baterii, na biegu) |
| Dokładność (INL) | ±0,0878 ° (≤12 bit) |
| Standard Wyjścia | Dwójkowy |
| Stopień Ochrony (od strony wałka / osi) | IP66/IP67 |
| Stopień Ochrony (od strony obudowy) | IP66/IP67 |
| Temperatura Magazynowania | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Wilgotność | 98%, bez stanie ciekłym |
| Max Temperature | +85 °C (+185 °F) |
| Min Temperature | - 40 °C (- 40 °F) |
| Wymiary Otworu Montażowego | Stal Nierdzewna V2A (1.4305; 303) |
| Materiał Obudowy | Stal Nierdzewna (V2A) (1.4305, 303) |
| Pokrycie Obudowy | powłoka nie |
| Typ Kołnierza | Kołnierz zaciskowy, ø 58 mm |
| Materiał Kołnierza | Stal Nierdzewna V2A (1.4305; 303) |
| Typ Wałka / Osi | Pelny wał, długość = 10 mm |
| Średnica Wałka / Osi | ø 6 mm (0.24") |
| Materiał Wałka / Osi | Stal Nierdzewna V2A (1,4305; 303) |
| Max. Obciążenie Wałka / Osi | Axial 40 N, Radial 110 N |
| Min. Żywotność Mechaniczna(10^8 obrotów pod obciążeniem Fa/Fr) | 530 (20N/40N), 185 (40N/60N), 130 (40N/80N), 80 (40N/110N) |
| Bezwładność | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Moment Tarcia | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Max. Dopuszczalna Prędkość Mechaniczna | ≤ 3000 1/min |
| Odporność na Wstrząsy | ≤ 100 g (half sinus 6 ms, EN 60068-2-27) |
| Odporność na Wstrząsy Stałe | ≤ 10 g (pół sinus 16 ms, EN 60068-2-29) |
| Odporność na Wibracje | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Długość | 81,5 mm (3.21") |
| Waga | 1015 g (2.24 lb) |
| Orientacja Przyłącza Elektrycznego | z boku |
| Zasilanie Czujnika | Wyjmować do wymiany enkodera bez nowego zgromadzenia kablową, przełącznik obrotowy z widocznymi numerami węzłów, nie ma składników aktywnych, rezystor zakończenie także dla magistrali wyjściowej, duże zaciski sprężynowe |
| Wymiary Otworu Montażowego | 3 x Dławnice kablowe |
| Approval | CE |
| Żywotność produktuInfo | Próbki |
| Sygnał | Numer pinu |
|---|---|
| Bus line B (Bus in) | B |
| Bus line A (Bus in) | A |
| GND | − |
| Power Supply | + |
| Bus line B (Bus out) | B |
| Bus line A (Bus out) | A |
| GND | − |
| Power Supply | + |
