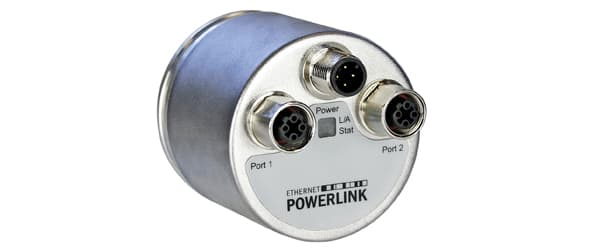

| Interfejs | Ethernet POWERLINK V2 |
| Profil | Powerlink V2, DS-406 |
| Właściwości | Praca w trybie nieskończonego wałka + zintegrowana piasta |
| Prędkość Transmisji | 10 / 100 Mbit |
| Czas Cyklu (Komunikacja) | ≥ 400 µs |
| Funkcje Programowania | Uchwała, podstawa czasu i filtr do prędkości, położenia, kierunku zliczania, adres IP |
| Standard Wyjścia | Ethernet |
| Napięcie Zasilania | 10 – 30 VDC |
| Pobór Prądu | ≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC |
| Pobór Mocy | ≤ 2,5 W |
| Czas Załączenia | < 1 s |
| Zabezpieczenie przed Odwrotną Polaryzacją | Tak |
| Zabezpieczenie przed Zwarciem | Tak |
| EMC: Emisja Zakłóceń | DIN EN 61000-6-4 |
| EMC: Odporność na Szum | DIN EN 61000-6-2 |
| Żywotność Elektryczna | >10⁵ h |
| Technologia | Magnetyczny |
| Rozdzielczość (w obrębie jednego obrotu) | 16 bity |
| Dokładność (INL) | ±0,0878 ° (≤12 bit) |
| Standard Wyjścia | Dwójkowy |
| Stopień Ochrony (od strony wałka / osi) | IP65 |
| Stopień Ochrony (od strony obudowy) | IP66/IP67 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Temperatura Magazynowania | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Wilgotność | 98%, bez stanie ciekłym |
| Materiał Obudowy | Stal |
| Pokrycie Obudowy | Katodowa Ochrona Antykorozyjna (> 720 h Sól Odporność Spray) + malowanie na mokro |
| Typ Kołnierza | Wałem wydrążonym otwartym z jednej strony, ø 58 mm |
| Materiał Kołnierza | Aluminium |
| Typ Wałka / Osi | Blind Hollow, Depth = 28 mm |
| Średnica Wałka / Osi | ø 15 mm (0.59") |
| Materiał Wałka / Osi | Stal Nierdzewna V2A (1,4305; 303) |
| Bezwładność | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Moment Tarcia | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Max. Dopuszczalna Prędkość Mechaniczna | ≤ 12000 1/min |
| Odporność na Wstrząsy | ≤ 100 g (half sinus 6 ms, EN 60068-2-27) |
| Odporność na Wstrząsy Stałe | ≤ 10 g (pół sinus 16 ms, EN 60068-2-29) |
| Odporność na Wibracje | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Długość | 71,2 mm (2.80") |
| Waga | 465 g (1.03 lb) |
| Maksymalny osiowy / Radial Brak wyrównania | Statyczny ± 0,3 mm /± 0,5 mm; dynamiczny ± 0,1 mm /± 0,2 mm |
| Orientacja Przyłącza Elektrycznego | osiowo |
| Połączenie Elektryczne 1 | M12, żeński, 4 pin, d-kodowane |
| Połączenie Elektryczne 2 | M12, wtyk, 4 pin, A-kodowane |
| Połączenie Elektryczne 3 | M12, żeński, 4 pin, Zakodowana |
| Approval | CE |
| Żywotność produktuInfo | Próbki |
| Sygnał | Złącze | Numer pinu |
|---|---|---|
| Tx+ | 1 | 1 |
| Rx+ | 1 | 2 |
| Tx- | 1 | 3 |
| Rx- | 1 | 4 |
| Power Supply | 2 | 1 |
| Not Connected | 2 | 2 |
| GND | 2 | 3 |
| Not Connected | ||
| 2 |
| 4 |
| Tx+ | 3 | 1 |
| Rx+ | 3 | 2 |
| Tx- | 3 | 3 |
| Rx- | 3 | 4 |
