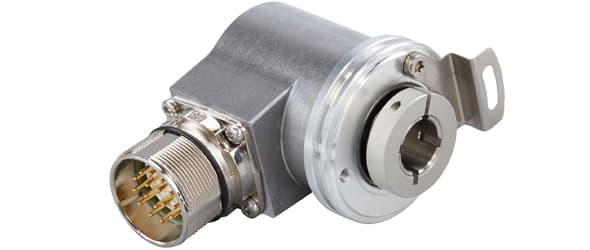

| Interfejs | Programmable SSI + Incremental RS422 5V |
| Impulsów Inkrementalne | Programowalny impulsów, fabryczne =1024 |
| Funkcje Konfiguracji | Preset + uzupełnienie poprzez kabel lub złącze |
| Czas Cyklu (Komunikacja) | ≥ 25 µs |
| Multiple Transmissions | Once |
| SSI Format | SSSSSSSSSSSSS0 |
| Funkcje Programowania | Absolute: Resolution, Revolution, Code Incremental: Pulses per Revolution, Counting Direction |
| Standard Wyjścia | RS422 |
| Output Inkrementalny | A, B, Z |
| Przesunięcie fazy prostokąt | 90° ± 4.5° electrical |
| Napięcie Zasilania | 4.75 – 5.5 VDC |
| Pobór Prądu | Typical 200mA @ 5V (no load) |
| Pobór Mocy | ≤ 1.0 W |
| Czas Załączenia | < 1 s |
| Zegar Wejście | RS 422, poprzez transoptor |
| Częstotliwość taktowania | 100 kHz – 2 MHz |
| Zabezpieczenie przed Odwrotną Polaryzacją | Tak |
| Zabezpieczenie przed Zwarciem | Tak |
| EMC: Emisja Zakłóceń | DIN EN 61000-6-4 |
| EMC: Odporność na Szum | DIN EN 61000-6-2 |
| MTTF | 450 years @ 40 °C |
| Technologia | Magnetyczny |
| Rozdzielczość (w obrębie jednego obrotu) | Programowalny max. 16 bity, zaprogramowany 13 bity |
| Rozdzielczość Wieloobrotowy | 0 bity |
| Dokładność (INL) | ±0,0878 ° (≤12 bit) |
| Kierunek Ruchu (ustawione domyślnie) | Clockwise shaft movement (front view on shaft) |
| Standard Wyjścia | Programowalny Kod Graya lub Kod binarn,zaprogramowany binarn |
| Stopień Ochrony (od strony wałka / osi) | IP65 |
| Stopień Ochrony (od strony obudowy) | IP65 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Wilgotność | 98%, bez stanie ciekłym |
| Materiał Obudowy | Stal |
| Pokrycie Obudowy | Katodowa Ochrona Antykorozyjna (> 720 h Sól Odporność Spray) |
| Typ Kołnierza | Wałem wydrążonym otwartym z jednej strony, ø 58 mm |
| Materiał Kołnierza | Aluminium |
| Typ Wałka / Osi | Pelny wał, długość = 11.5 mm |
| Średnica Wałka / Osi | ø 8 mm (0.31") |
| Materiał Wałka / Osi | Stal Nierdzewna V2A (1,4305; 303) |
| Bezwładność | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Moment Tarcia | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Max. Dopuszczalna Prędkość Mechaniczna | ≤ 12000 1/min |
| Odporność na Wstrząsy | ≤ 100 g (half sinus 6 ms, EN 60068-2-27) |
| Odporność na Wstrząsy Stałe | ≤ 10 g (pół sinus 16 ms, EN 60068-2-29) |
| Odporność na Wibracje | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Długość | 50,2 mm (1.98") |
| Waga | 140 g (0.31 lb) |
| Maksymalny osiowy / Radial Brak wyrównania | Statyczny ± 0,3 mm /± 0,5 mm; dynamiczny ± 0,1 mm /± 0,2 mm |
| Orientacja Przyłącza Elektrycznego | z boku |
| Połączenie Elektryczne | M23, wtyk, 12 pin |
| Approval | CE + cULus |
| Żywotność produktuInfo | Próbki |
| Sygnał | Numer pinu |
|---|---|
| Power Supply | 11 |
| GND | 12 |
| Data+ | 3 |
| Data- | 4 |
| Clock+ | 2 |
| Clock- | 1 |
| DIR | 8 |
| Preset | 9 |
| A | 5 |
| B | 7 |
| Z |
| 6 |
| /Error | 10 |
| Shielding | Housing |
