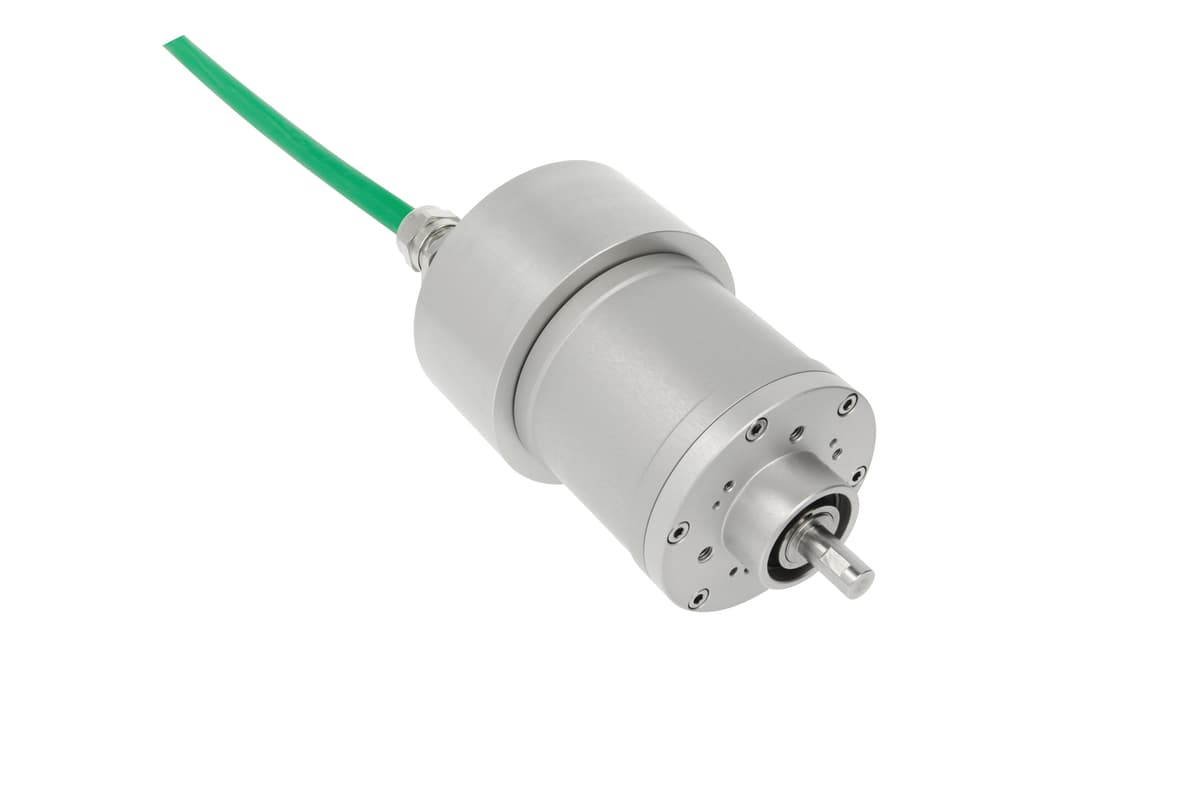

| Interface | Profinet |
| Perfil | Profidrive Profile 4.x, Encoder Profile 4.0, 4.1, 4.2 |
| Diagnósticos | Different faults and warnings for Memory, Temperature, Synchronization, Commissioning diagnostics, Commissioning invalid scaling, Communication, Master’s sign of life |
| Taxa de Transmissão | 100 Mbit |
| Tempo de Ciclo de Interface | ≥ 125 µs |
| Funções de Programação | Resolution, time base and filter for velocity, preset, counting direction, IP-Address, Fractional scaling, Encoder parameter control via GSDML or Non-Volatile memory |
| Driver de Saída | Ethernet |
| Tensão de Alimentação | 10 – 32 VDC |
| Consumo de Corrente | ≤ 250 mA @ 10 V DC, ≤ 100 mA @ 24 V DC |
| Consumo de Força | ≤ 3 W |
| Tempo Para | < 15 s |
| Proteção contra Inversão de Polaridade | Yes |
| Proteção contra Curto Circuito | Yes |
| EMC Emissão de Interferências | DIN EN 61000-6-4 |
| EMC: Imunidade de Ruído | DIN EN 61000-6-2 |
| MTTF | 95 years @ 40 °C |
| Tecnologia | Optical |
| Resulução Mono-Volta | 13 bit |
| Resulução Multivoltas | 12 bit |
| Multivolta Tecnologia | Mechanical Gearing (no Battery) |
| Precisão (INL) | ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit) |
| Código | Binary |
| Tipo de Proteção (Eixo) | IP66/IP67 |
| Tipo de Proteção (Carcaça) | IP66/IP67 |
| Min Temperature | -30 °C fixed (-22 °F), -5 °C flexible (+23 °F) |
| Max Temperature | +70 °C (+158 °F) |
| Temperatura de Armazenamento | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Umidade | 98% RH, no condensation |
| Painel de Interruptores | Aluminium |
| Material Carcaça | Aluminum |
| Revestimento Carcaça | Eloxide |
| Tipo Flange | Clamp, ø 78 mm, ATEX |
| Material de Flange | Aluminum |
| Tipo Eixo | Solid, Single Flat, Length = 20 mm |
| Diâmetro do Eixo | ø 10 mm (0.39") |
| Carga Máxima do Eixo | Axial 60 N, Radial 80 N |
| Inércia do Rotor | ≤ 35 gcm² [≤ 0.2 oz-in²] |
| Binário de Atrito | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Velocidade Mecânica Máxima | ≤ 3000 1/min |
| Resistência a Choque | ≤ 100 g (half sine 11 ms, EN 60068-2-27) |
| Resistência a Vibrações | ≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6) |
| Comprimento | 134 mm (5.28") |
| Peso | 900 g (1.98 lb) |
| Orientação Conexão | Axial |
| Painel de Interruptores | Cable / Connector |
| Raio de Curvatura Mínimo | 50 mm (2") fixed, 100 mm (4") flexing |
| Approval | CE + ATEX Zone 1 & 21 (Oil+Gas) |
| Ciclo de vida de produto | New |
| Sinal | Cor |
|---|---|
| Power Supply | Black1 |
| GND | Black2 |
| Not Connected | Black3 |
| Not Connected | Black4 |
| Rx+ | White |
| Rx- | Blue |
| Tx+ | Yellow |
| Tx- | Orange |
