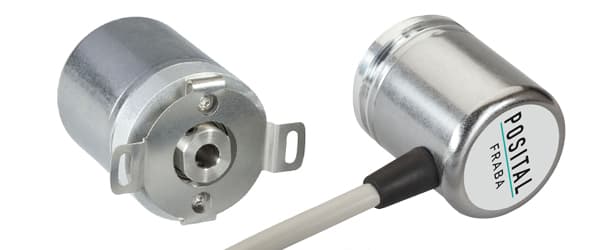

| Interface | SSI with Preset |
| Funções Manuais | Preset + complement via cable or connector |
| Tempo de Ciclo de Interface | ≥ 25 µs |
| Multiple Transmissions | Once |
| Number of Preset Cycles | 5,100,000 |
| SSI Format | MMMMMMMMMMMMSSSSSSSSSSSSS0 |
| Driver de Saída | RS422 |
| Tensão de Alimentação | 4.5 – 30 VDC |
| Consumo de Corrente | Typical 50 mA |
| Consumo de Força | ≤ 1.0 W |
| Tempo Para | < 1 s |
| Entrada de Clock | RS 422, via Optocoupler |
| Velocidade de Relógio | 100 kHz – 2 MHz |
| Proteção contra Inversão de Polaridade | Yes |
| Proteção contra Curto Circuito | Yes |
| EMC Emissão de Interferências | DIN EN 61000-6-4 |
| EMC: Imunidade de Ruído | DIN EN 61000-6-2 |
| MTTF | 350 years @ 40 °C |
| Tecnologia | Magnetic |
| Resulução Mono-Volta | 13 bit |
| Resulução Multivoltas | 12 bit |
| Multivolta Tecnologia | Self powered magnetic pulse counter (no battery, no gear) |
| Precisão (INL) | ±0.0878° (≤ 12 bit) |
| Sinal de Sentido (Default) | Clockwise shaft movement (front view on shaft) |
| Código | Gray |
| Tipo de Proteção (Eixo) | IP65 |
| Tipo de Proteção (Carcaça) | IP54 |
| Min Temperature | -30 °C fixed (-22 °F), -5 °C flexible (+23 °F) |
| Max Temperature | +80 °C (+176 °F) |
| Umidade | 98% RH, no condensation |
| Material Carcaça | Steel |
| Revestimento Carcaça | Cathodic corrosion protection (>720 hrs salt spray resistance) |
| Tipo Flange | Blind Hollow, ø 36 mm (A) |
| Material de Flange | Aluminum |
| Tipo Eixo | Blind Hollow, Depth = 18 mm |
| Diâmetro do Eixo | ø 12 mm (0.47") |
| Material de Eixo | Stainless Steel V2A (1.4305, 303) |
| Binário de Atrito | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Velocidade Mecânica Máxima | ≤ 6000 1/min |
| Resistência a Choque | ≤ 100 g (half sine 6 ms, EN 60068-2-27) |
| Resistência ao Choque Permanente | ≤ 10 g (half sine 16 ms, EN 60068-2-29) |
| Resistência a Vibrações | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Comprimento | 54,2 mm (2.13") |
| Peso | 540 g (1.19 lb) |
| Máxima axial / radial Desalinhamento | Static ± 0.3 mm /± 0.5 mm; Dynamic ± 0.1 mm /± 0.2 mm |
| Orientação Conexão | Radial |
| O comprimento do cabo | 10 m [394"] |
| Secção Transversal de Fio | 0.14 mm² / AWG 26 |
| Material / Tipo | PVC |
| Diâmetro do Cabo | 6 mm (0.24 in) |
| Raio de Curvatura Mínimo | 46 mm (1.81") fixed, 61 mm (2.4") flexing |
| Ciclo de vida de produto | Exiting |
| Sinal | Cor |
|---|---|
| Power Supply | Brown |
| GND | White |
| Data+ | Gray |
| Data- | Pink |
| Clock+ | Green |
| Clock- | Yellow |
| Preset | Blue |
| DIR | Red |
| Shielding | Shield |
