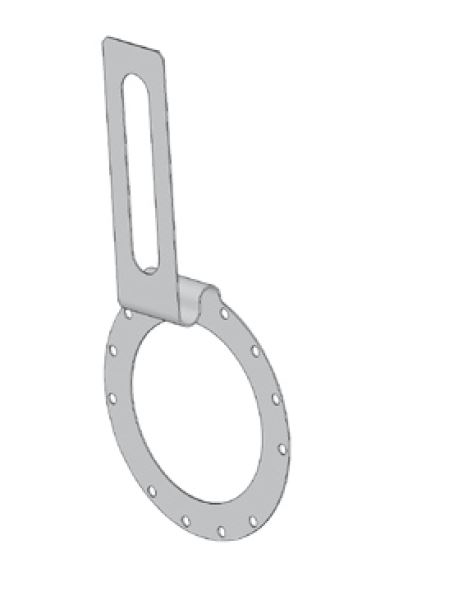

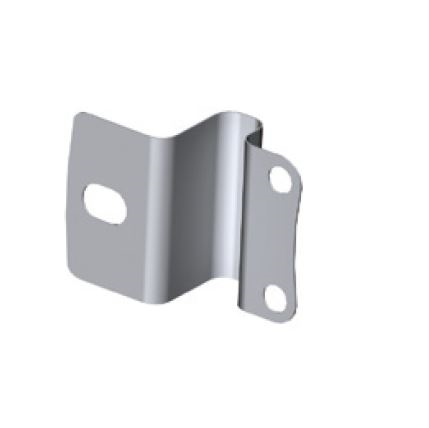

| Interface | Incremental |
| Driver de Saída | Push-Pull (HTL) |
| Output Incremental | A, /A, B, /B |
| Output Voltage High Level Push-Pull (HTL) | > V-3 V |
| Output Voltage Low Level Push-Pull (HTL) | < 2.5 V |
| Tensão de Alimentação | 5 – 30 VDC |
| Consumo de Corrente | Typical 70 mA, Max. 150 mA |
| Proteção contra Inversão de Polaridade | Yes |
| Proteção contra Curto Circuito | Yes |
| Tecnologia | Optical |
| Pulses per Revolution | 5, 16, 20, 40, 50, 100, 120, 150, 170, 200, 300, 360, 500, 512, 600, 720, 750, 900, 1000, 1024, 1200, 2048, 2400, 2500, 4096, 8192 |
| Sinal de Sentido (Default) | Clockwise shaft movement (front view on shaft) |
| Tipo de Proteção (Eixo) | IP65 |
| Tipo de Proteção (Carcaça) | IP65 |
| Umidade | 98% RH, no condensation |
| Min Temperature | -40 °C (-40 °F) |
| Max Temperature | +80 °C (+176 °F) |
| Painel de Interruptores | None |
| Material Carcaça | Aluminum |
| Revestimento Carcaça | No Coating |
| Tipo Flange | Through Hollow Shaft , ø 77 mm |
| Material de Flange | Aluminum |
| Tipo Eixo | Through |
| Diâmetro do Eixo | ø 22.2 mm (7/8") |
| Material de Eixo | Stainless Steel V2A (1.4305, 303) |
| Carga Máxima do Eixo | Axial 100 N, Radial 200 N |
| Inércia do Rotor | ≤ 1000 gcm² [≤ 5.5 oz-in²] |
| Binário de Atrito | ≤ 4 Ncm @ 20 °C (5.7 oz-in @ 68 °F) |
| Velocidade Mecânica Máxima | ≤ 6000 1/min |
| Resistência a Choque | ≤ 100 g (half sine 6 ms, EN 60068-2-27) |
| Resistência a Vibrações | ≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6) |
| Comprimento | 52,5 mm (2.07") |
| Peso | 1000 g (2.20 lb) |
| Máxima axial / radial Desalinhamento | ± 0.5 mm /± 0.3 mm |
| Orientação Conexão | Radial |
| Painel de Interruptores | Cable / Connector |

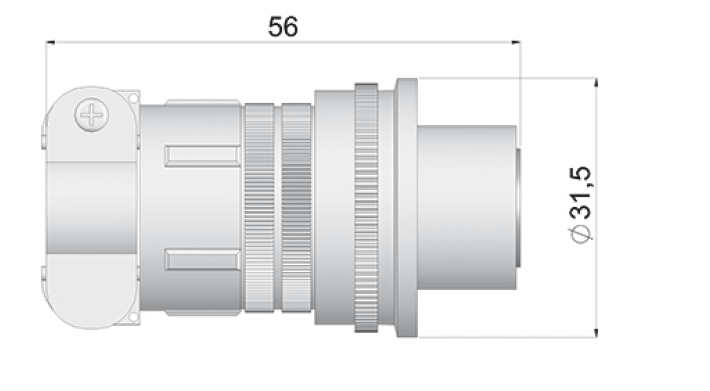

| Conexão | MS3102R16S-1P, Male, 7 pin |
| Ciclo de vida de produto | New |
| Sinal | Número do Pino |
|---|---|
| A | A |
| /A | C |
| B | B |
| /B | E |
| Power Supply | D |
| GND | F |
| Shielding | G |
