| Observação | N and M type (MOQ) |
| Tensão de Alimentação | 8 – 32 VDC |
| Tempo Para | <500 ms |
| Peso | 380 g (0.84 lb) |
| Tipo de Proteção | IP64 / IP65 |
| EMC Emissão de Interferências | DIN EN 61000-6-4 |
| EMC: Imunidade de Ruído | DIN EN 61000-6-2 |
| Max Temperature | +80 °C (+176 °F) |
| Min Temperature | -20 °C (-4 °F) |
| Measuring Length | 1.25 m (4.10') |
| Circunferência da Bobina de Fio | 125 mm |
| Material de Fio | Coated Polyamide Stainless Steel |
| Diâmetro do Fio | 0.36 mm |
| Material Carcaça | Steel |
| Material Carcaça de Fio de Empate | Plastic |
| Max. Aceleração Angular | 5.0 g |
| Extensão Máxima Força | 1.5 N |
| Força de Retração Mínimo | 1.0 N |
| Vida de Atuação | 1.0 mio Cycles (Estimated based on ideal conditions) |
| Anexo Fio | Eyelet |
| Ângulo Máx. de Saída do Fio | ±3° |
| Tecnologia | Magnetic (≤ 0.09°) |
| Precisão | ±0.05 % Full Scale Output |
| Repetibilidade | ±0.008 % FSO |
| Resulução Mono-Volta | 13 bit |
| Resulução Multivoltas | 4 bit |
| Resolução Aproximada | 15.3 µm |
| Código | Analog Voltage 0 – 5 V |
| Resulução de Saída | Max. 13 bits over entire measuring range (Fractional Turns - Resolution decreases less than 13 bits when measuring range is less than 90 degrees) |
| Multiturn Gama | 16 turn (default setting). User can use the scaling functionality to measure up to 65536 turns. |
| Interface | Analog Voltage |
| Funções Manuais | Programmable Start and End point via Cable or Connector or Push Button |
| Consumo de Corrente | Typical 15 mA @24V (no load) |
| Resistência de Carga Mínima | 5 kΩ |
| Precisão Analógico | @ 10 V = ±10 mV (with an ideal power supply) |
| Tempo de Estabilização | 32 ms (from min value to max value jump) |
| Proteção contra Inversão de Polaridade | Yes |
| Proteção contra Curto Circuito | Yes |
| MTTF | 257.6 years @ 40 °C |

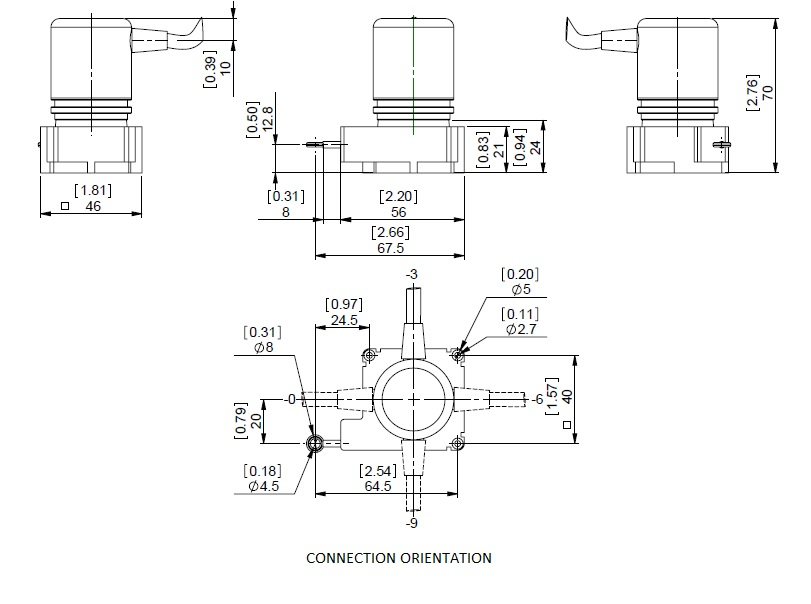

| Orientação Conexão | Radial |
| Orientação Conexão | Radial 6 |
| O comprimento do cabo | 10 m [394"] |
| Secção Transversal de Fio | 0.14 mm² / AWG 26 |
| Material / Tipo | PVC |
| Diâmetro do Cabo | 6 mm (0.24 in) |
| Raio de Curvatura Mínimo | 46 mm (1.81") fixed, 61 mm (2.4") flexing |
| Ciclo de vida de produto | Exiting |
| Sinal | Cor |
|---|---|
| Power Supply | Red |
| GND | Yellow |
| Analog Output | Green |
| Set1/Zero Set | Brown |
| Set2/DIR | White |
