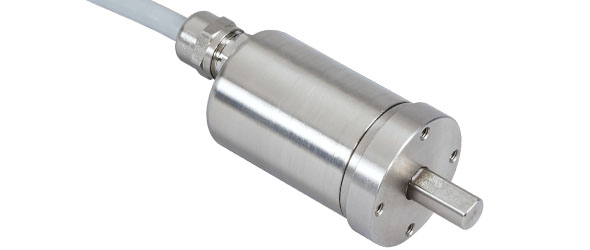

| Schnittstelle | SAE J1939 |
| Profil | J1939 spezifisch |
| Manuelle Funktionen | Programmable |
| Ausstattung | Rundachse |
| Übertragungsrate | min. 20 kBaud, max. 1 MBaud |
| Schnittstellen Zykluszeit | ≥ 1 ms |
| Programmierfunktionen | Auflösung, Preset, Drehrichtung, Baudrate, Knotennummer |
| Ausgangstreiber | Empfänger (ISO 11898), galvanisch getrennt mittels Optokopplern |
| Versorgungsspannung | 9 – 30 VDC |
| Stromaufnahme | ≤ 70 mA @ 10 V DC, ≤ 50 mA @ 24 V DC |
| Leistungsaufnahme | ≤ 1.2 W |
| Einschaltzeit | <500 ms |
| Verpolungsschutz | Ja |
| Kurzschluss-Schutz | Ja |
| EMC: Störaussendung | DIN EN 61000-6-4 |
| EMV: Störfestigkeit | DIN EN 61000-6-2 |
| MTTF | 240 years @ 40 °C |
| Technologie | Magnetisch |
| Auflösung Singleturn | 16 bit |
| Genauigkeit (INL) | ±0,0878° (≤12 Bit) |
| Code | Binär |
| Schutzart (Welle) | IP68/IP69K |
| Schutzart (Gehäuse) | IP68/IP69K |
| Lagertemperatur | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Luftfeuchtigkeit | 98%, ohne Betauung |
| Max Temperature | +80 °C (+176 °F) |
| Min Temperature | - 40 °C fixiert (- 40 °F), - 30 °C flexibel (- 22 °F) |
| Plattenausschnitt | Ohne |
| Material Gehäuse | Edelstahl (V4A) |
| Beschichtung des Gehäuses | keine Beschichtung |
| Flansch | Sackloch-Hohlwelle, ø 36 mm / ø 42 mm |
| Material Flansch | Edelstahl V4A (1.4404, 316 L) |
| Wellentyp | Blind Hollow, Depth = 22 mm |
| Wellendurchmesser | ø 6.35 mm (1/4") |
| Material Welle | Edelstahl (1.4112, 440 B), gehärtet |
| Reibmoment | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Max. Zulässige Mechanische Drehzahl | ≤ 12000 1/min |
| Schockfestigkeit | ≤ 200 g (half sine 11 ms, EN 60068-2-27) |
| Dauerschock | ≤ 20 g (Halbsinus 11 ms, ≤5 g (Halbsinus 30 ms) |
| Vibrationsfestigkeit | ≤ 20 g (20 Hz – 2000 Hz, EN 60068-2-6) |
| Länge | 70 mm (2.76") |
| Gewicht | 1040 g (2.29 lb) |
| Maximale axial / radial Fehlausrichtung | Statisch ± 0,3 mm /± 0,5 mm; dynamisch ± 0,1 mm /± 0,2 mm |
| Verbindungsausrichtung | Axial |
| Kabellänge | 10 m [394"] |
| Leiterquerschnitt | 0.34 mm² / AWG 22 |
| Material / Art | PUR / PU |
| Kabeldurchmesser | 7.5 mm (0.30 in) |
| Minimaler Biegeradius | 56 mm (2.2") fest verlegt, 75 mm (3") flexibel verlegt |
| Plattenausschnitt | Kabel / Stecker |
| Approval | CE |
| Lebenszyklus | Labor Muster |
| Signal | Farbe |
|---|---|
| Power Supply | Red |
| GND | Yellow |
| CAN High | White |
| CAN Low | Brown |
| CAN GND | Green |
