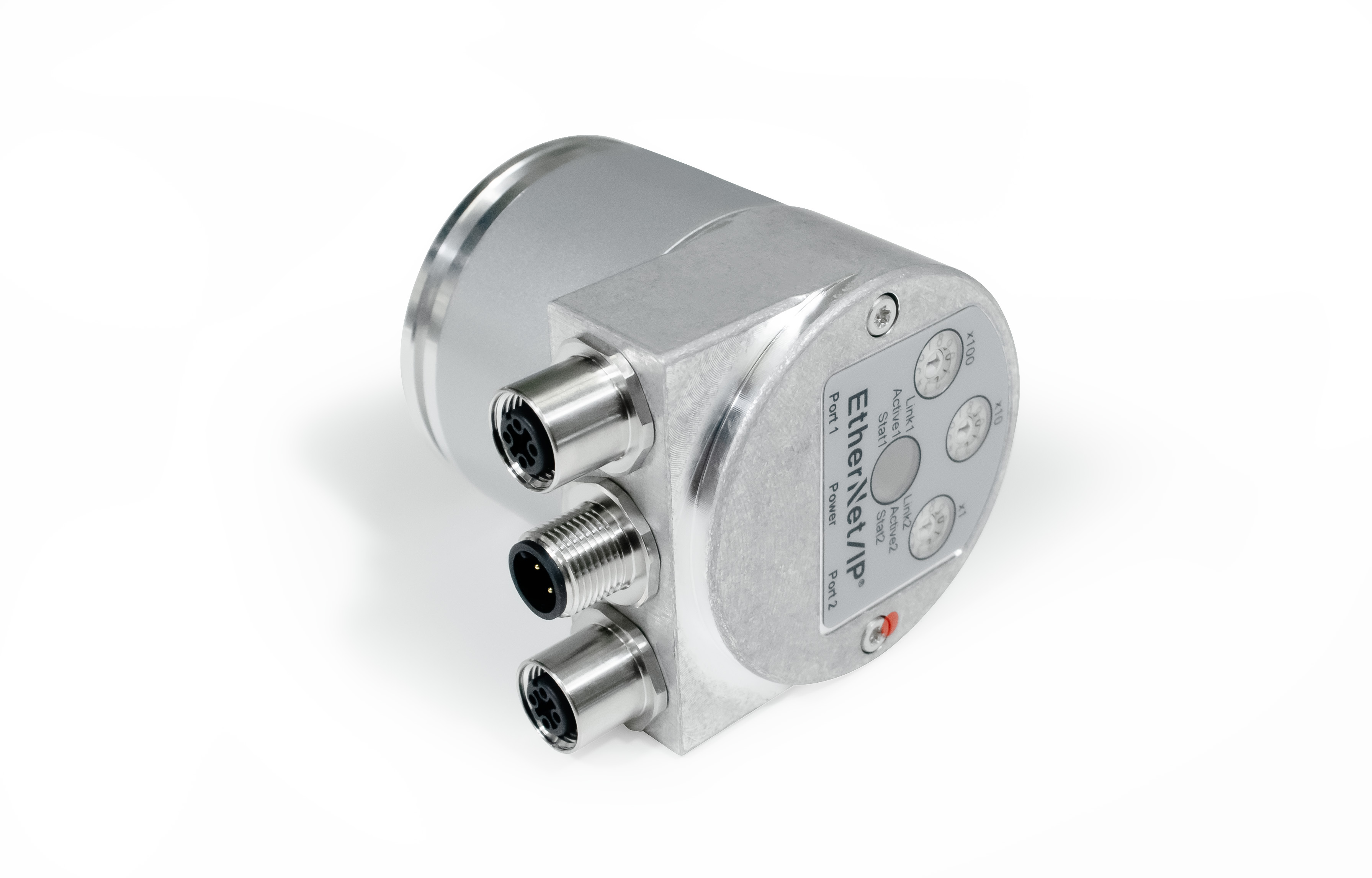

| Schnittstelle | EtherNet/IP |
| Geschwindigkeit | Echtzeit |
| Profil | CIP (Common Industrial Protocol) |
| Diagnose | Error and Warning Bits |
| Manuelle Funktionen | IP-Adressen Switch 0-255 |
| Ausstattung | Boot-Loader, Round Axis, DLR, Velocity, Acceleration and Temperature values |
| Übertragungsrate | 100 Mbit |
| Schnittstellen Zykluszeit | ≥ 1 ms |
| Programmierfunktionen | Resolution, time base and filter for velocity, preset, counting direction, parameter control priority, IP-Address |
| Ausgangstreiber | Ethernet |
| Versorgungsspannung | 10 – 30 VDC |
| Stromaufnahme | ≤ 250 mA @ 10 V DC, ≤ 100 mA @ 24 V DC |
| Leistungsaufnahme | ≤ 3 W |
| Einschaltzeit | < 15 s |
| Verpolungsschutz | Ja |
| Kurzschluss-Schutz | Ja |
| EMC: Störaussendung | DIN EN 61000-6-4 |
| EMV: Störfestigkeit | DIN EN 61000-6-2 |
| MTTF | 95 years @ 40 °C |
| Technologie | Magnetisch |
| Auflösung Singleturn | 13 bit |
| Auflösung Multiturn | 14 bit |
| Multiturn-Technologie | Energieautarker Impulszähler (Ohne Batterie, ohne Getriebe) |
| Genauigkeit (INL) | ±0,0878° (≤12 Bit) |
| Code | Binär |
| Schutzart (Welle) | IP66/IP67 |
| Schutzart (Gehäuse) | IP66/IP67 |
| Lagertemperatur | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Luftfeuchtigkeit | 98%, ohne Betauung |
| Max Temperature | +85 °C (+185 °F) |
| Min Temperature | - 40 °C (- 40 °F) |
| Material Gehäuse | Stahl |
| Beschichtung des Gehäuses | Kathodischer Korrosionsschutz (>720 h Salznebeltest) + nasslackiert |
| Flansch | Synchroflansch, ø 58 mm |
| Material Flansch | Aluminium |
| Wellentyp | Vollwelle, beidseitig abgeflacht, Länge = 10 mm |
| Wellendurchmesser | ø 6 mm (0.24") |
| Material Welle | Edelstahl V2A (1,4305; 303) |
| Max. Wellenbelastung | Axial 40 N, Radial 110 N |
| Minimale Mechanische Lebensdauer(10^8 Umdrehungen bei Fa / Fr) | 400 (20N/40N) |
| Rotorträgheit | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Reibmoment | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Max. Zulässige Mechanische Drehzahl | ≤ 3000 1/min |
| Schockfestigkeit | ≤ 100 g (Halbsinus 6 ms, EN 60068-2-27) |
| Dauerschock | ≤ 10 g (Halbsinus 16 ms, EN 60068-2-29) |
| Vibrationsfestigkeit | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Länge | 73 mm (2.87") |
| Gewicht | 360 g (0.79 lb) |
| Verbindungsausrichtung | Radial+3x rotary switch |
| Anschluss 1 | M12, Buchse, 4-polig, D-kodiert |
| Anschluss 2 | M12, Stecker, 4-polig, A-kodiert |
| Anschluss 3 | M12, Buchse, 4-polig, D-kodiert |
| Approval | CE |
| Lebenszyklus | Spec Sheet |
| Signal | Stecker | Pin-Nummer |
|---|---|---|
| Tx+ | 1 | 1 |
| Rx+ | 1 | 2 |
| Tx- | 1 | 3 |
| Rx- | 1 | 4 |
| Power Supply | 2 | 1 |
| Not Connected | 2 | 2 |
| GND | 2 | 3 |
| Not Connected | 2 | 4 |
| Tx+ | 3 | 1 |
| Rx+ | 3 | 2 |
| Tx- | 3 | 3 |
| Rx- | 3 | 4 |
