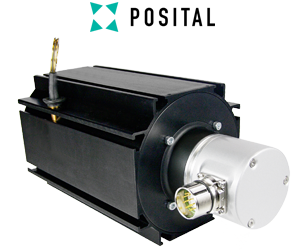

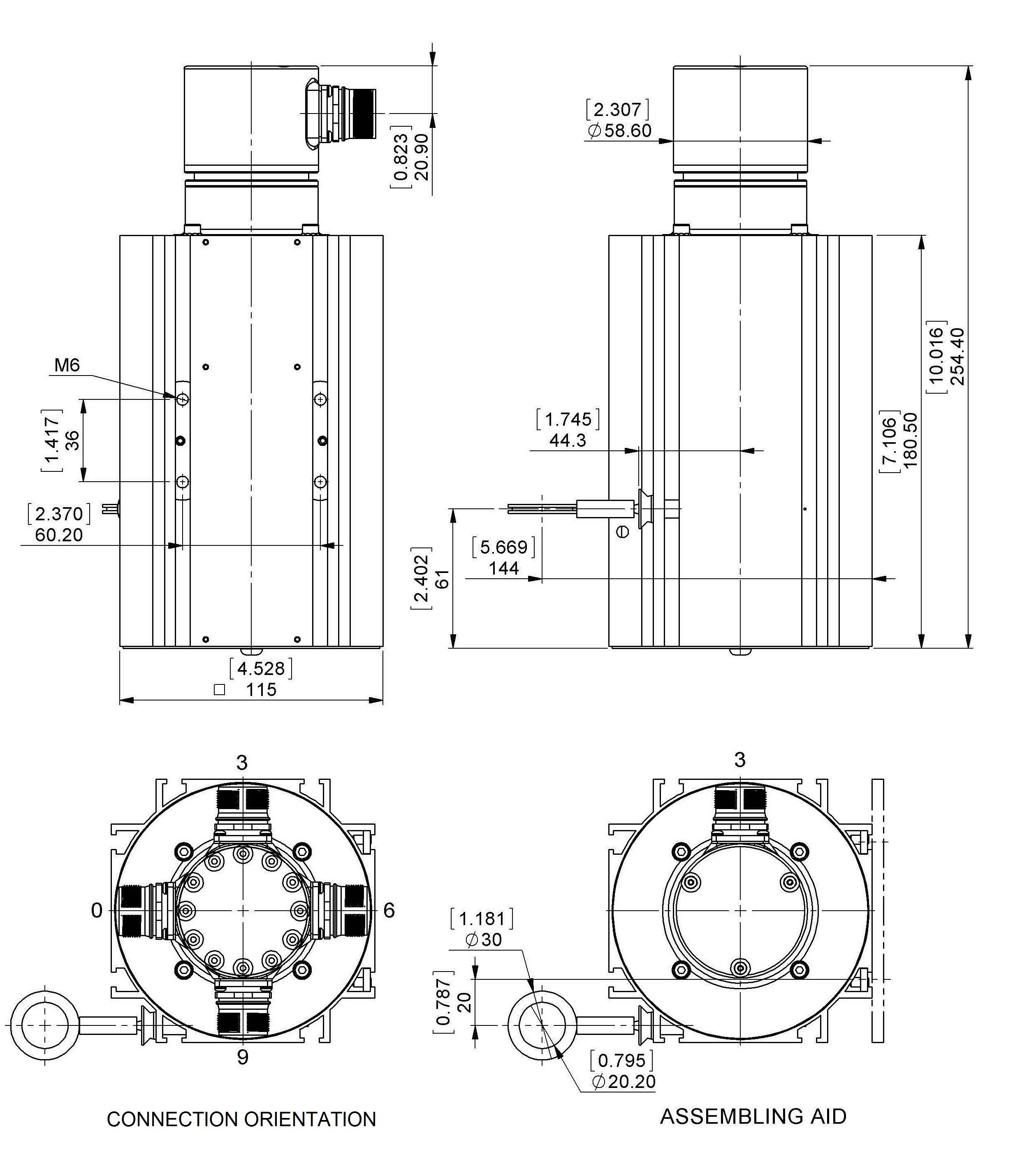

| Versorgungsspannung | 4.5 – 30 VDC |
| Leistungsaufnahme | ≤ 1,5 W |
| Einschaltzeit | < 1 s |
| Gewicht | 3770 g (8.31 lb) |
| Schutzart | IP64 / IP65 |
| EMC: Störaussendung | DIN EN 61000-6-4 |
| EMV: Störfestigkeit | DIN EN 61000-6-2 |
| Max Temperature | +80 °C (+176 °F) |
| Min Temperature | - 20 °C (- 4 °F) |
| Measuring Length | 15,00 m |
| Trommelumfang | 315 mm |
| Material Messseil | Polyamid-beschichteter Edelstahl |
| Durchmesser Messseil | 1.00 mm |
| Material Gehäuse | Stahl |
| Material Seilzug-Gehäuse | Aluminium |
| Max. Seilgeschwindigkeit | 2.0 m / s |
| Max. Winkelbeschleunigung | 3.0 g |
| Max. Auszugskraft | 25.0 N |
| Min. Einzugskraft | 8.0 N |
| Lebensdauer | 0,5 Mio. Zyklen(Geschätzt basierend auf idealen Bedingungen) |
| Seilanschluss | Ringöse |
| Max. Kabelaustrittswinkel | ±3° |
| Technologie | Optisch (≤ 0.02°) |
| Genauigkeit | ±0.01 % Full Scale Output |
| Wiederholbarkeit | ±0.001 % FSO |
| Auflösung Singleturn | 12 bit |
| Auflösung Multiturn | 12 bit |
| Ca. lineare Auflösung | 76.9 µm |
| Code | Gray |
| Schnittstelle | SSI Preset + Inkremental |
| Manuelle Funktionen | Presetwert + Komplement via Kabel oder Steckverbinder |
| Schnittstellen Zykluszeit | ≥ 25 µs |
| Ausgangstreiber | SSI (RS422) / Inkr. (RS422) |
| Ausgänge Inkremental | A, /A, B, /B |
| Rechteck Phasenversatz | 90° ± 4.5° electrical |
| Maximaler Frequenzgang | 2 MHz |
| Takteingang | RS 422, via Optokoppler |
| Taktfrequenz | 100 kHz – 2 MHz |
| Verpolungsschutz | Ja |
| Kurzschluss-Schutz | Ja |
| MTTF | 16,2 Jahre @ 40°C |
| Verbindungsausrichtung | Radial |
| Verbindungsausrichtung | Radial 3 |
| Anschluss | M23, Stecker, 12-polig |
| Lebenszyklus | Bewährt |
| Signal | Pin-Nummer |
|---|---|
| Power Supply | 11 |
| GND | 12 |
| Data+ | 3 |
| Data- | 4 |
| Clock+ | 2 |
| Clock- | 1 |
| DIR | 8 |
| Preset | 9 |
| A | 5 |
| /A | 6 |
| B | 7 |
| /B | 10 |
| Shielding | Shell |
